Радиоволновый однопозиционный извещатель АНЧАР-40-02

Радиоволновый однопозиционный извещатель АНЧАР-40-02.
Версия в промышленном исполнении, включенная в Реестр ОВП АК «ТРАНСНЕФТЬ» и РОСНЕФТЬ».

Извещатели серии АНЧАР-40-02 представляют собой автоматический однопозиционный радиолокатор с зоной обнаружения типа «штора» и обнаруживает человека, пересекающего ЗО (в том числе ползком).

Особенности извещателя
Извещатель предназначен для эксплуатации вне помещений с установкой под навесом или козырьком. Возможно использование извещателя в помещениях, в том числе при наличии интенсивной принудительной или естественной вентиляции (склады, ангары и т.п.). Извещатель допускает маскировку радиопрозрачными материалами (пластик толщиной до 2 мм, ткани). Формирует зону обнаружения типа «штора», рекомендуется использование для охраны крыш, стен зданий и т.п. Возможно применение извещателя в качестве средства охранной сигнализации рубежного типа (например, вдоль ограждений). При этом извещатель обеспечивает обнаружение ползущего человека.

Возможно использование извещателя для охраны горизонтальных площадок, при этом плоскость ЗО должна быть ориентирована параллельно поверхности площадки (вариант – «площадь»). При этом благодаря узкой диаграмме направленности при определенной регулировке ее в вертикальной плоскости могут быть исключены срабатывания от собак и других мелких животных, перемещающихся по поверхности охраняемой площадки.

• Частотный диапазон, не требующий согласования с контролирующими органами ГКРЧ.
• Hi-Tech антенные модули высокого качества и стабильных параметров.
• Высокая помехоустойчивость к электромагнитным помехам (радиостанции, высоковольтные линии, грозовые разряды), обусловленная • частотным диапазоном и цифровой фильтрацией.
• Автоматическая адаптация к погодным условиям (дождь, снег, сильный туман) и помехам от растительности.

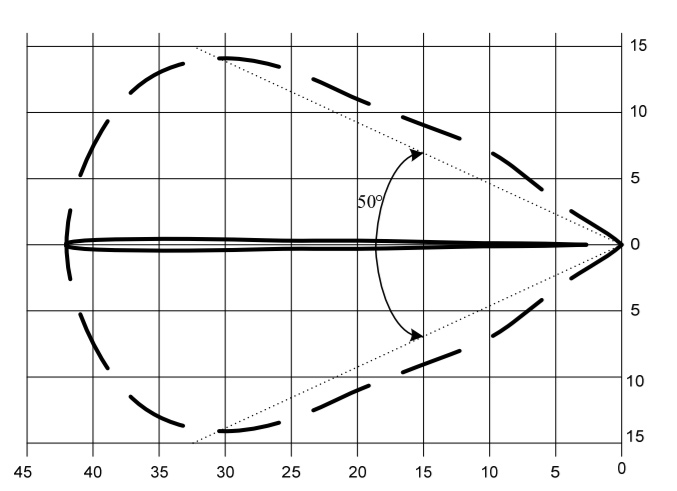

• Формирует сверхузкую зону обнаружения шириной не более 1 м.
• Не реагирует на движение птиц и мелких животных (с размерами около 30 см).
• Обеспечивает охрану большой площади объекта (стены зданий и ангаров, окна, крыши зданий, стеллажи складов, полотна ограждения и т.п.).
• Позволяет организовать рубеж охраны вблизи пешеходных и транспортных путей (в 0,5 и 1,2 м от границ зоны обнаружения).
• При установке извещателя «сверху вниз» обнаруживает ползущего нарушителя.
• Позволяет не производить выравнивание рубежа охраны.
• Позволяет не производить очистку рубежа охраны от снега, что особенно актуально для северных районов России.
• Настройка с помощью ноутбука или удаленного станционного компьютера по интерфейсу RS-485.
• Программа настройки c помощью ноутбука обеспечивает регулировку длины зоны обнаружения, установку порогов, чувствительности.

Комплектация каждого блока извещателей коммутационными коробками обеспечивает быстрое подключение/отключение блока с помощью одного разъема, а так же подключение прибора контроля для ручной регулировки параметров извещателя (минимум настроек возможен без прибора).

Наличие автоматического и дистанционного контроля работоспособности позволяет быть уверенными в надежной работе извещателей.

Надежность извещателей в суровых условиях севера России обеспечивается расширенным температурным диапазоном арктической модификации (-60…55 °С), прочным стеклопластиковым корпусом с металлическим кронштейном и вандалостойким металлорукавом из нержавеющей стали.

Электромагнитная совместимость позволяет использовать новые извещатели диапазона 24 ГГц совместно с наиболее распространенными извещателями диапазона 9,5-10,5 ГГц без каких либо ограничений (параллельно на одном рубеже, или рядом в качестве второго рубежа охраны).

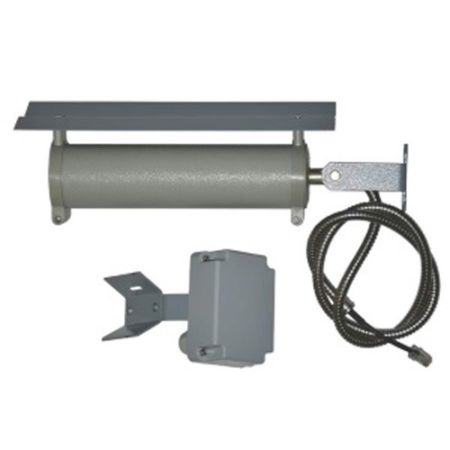

Комплектация Анчар-40-02:
• Извещатель охранный линейный радиоволновый «Анчар-40-02»: 1 шт.
• Козырек защитный: 1 шт.
• Фиксатор пружинный: 1 шт.
• Коробка распределительная КР-У1-01 в составе:
- блок КР-У1 с кронштейном – 1 шт.
- площадка опорная – 1 шт.
- хомут червячный 78-101 – 1 шт.
- шуруп 5х40 – 2 шт.
- дюбель-пробка 8х40 – 2 шт
• КМЧ для установки на стену в составе:
- анкер болт с гайкой 8х40М6 – 2 шт
• КМЧ-1 для установки приемопередатчика на круглые опоры в составе:
- площадка опорная – 1 шт.
- болт М6 х 10 – 2 шт.
- шайба Ø6 – 2 шт.
- шайба пружинная Ø6 – 2 шт.
- хомут червячный 78-101 – 2 шт
• Руководство по эксплуатации: 1 шт.
• Паспорт: 1 шт.
* Прибор контроля универсальный (ПКУ) поставляется по отдельному заказу. Рекомендуется один ПКУ на десять извещателей.
* Вместо КР может поставляться блок питания резервируемый «БПР-12/0,2», что оговаривается при заказе.

Внимание! При функционировании в варианте «штора» извещатель имеет зону неустойчивого обнаружения на расстоянии до 3 м от извещателя.

Извещатель формирует извещение о тревоге в виде размыкания выходной цепи шлейфа сигнализации «ШС» и включения светового индикатора при:
• пересечении ЗО человеком (в варианте «штора»);
• перемещении человека в ЗО в направлении, перпендикулярном направлению излучения, на расстояние не более 3 м (в варианте «площадь»);
• подаче на вход ДК извещателя контрольного импульса;
• при попытках саботажа путем экранирования излучения радиоотражающими или радиопоглощающими материалами в ближней зоне или воздействием маскирующего излучения.

Извещатель устойчив к воздействию таких помех, как:
• движение в зоне обнаружения одиночных мелких животных или птиц;
• движение человека (транспорта) параллельно оси зоны обнаружения на расстоянии 3 м (5 м) от оптической оси зоны обнаружения.
• движение человека и транспорта перпендикулярно оси зоны обнаружения на расстоянии, превышающем установленную дальность действия на 75%;
• наведенные грозовые импульсы;
• осадки в виде дождя и снега интенсивностью до 30 мм/час;
• движение травы высотой до 0,3 м.

Технические характеристики:
• Диапазон обнаруживаемых скоростей движения человека, м/с: от 0,1 до 8,0
• Длина ЗО при максимальной дальности, м, не менее: 40
• Максимальная ширина ЗО в плоскости, параллельной оси корпуса (при максимальной дальности), м, не более: 1
• Максимальная ширина ЗО в плоскости, перпендикулярной оси корпуса (при максимальной дальности), м, не менее: 25
• Длина ЗО при минимальной дальности, м, не более: 12
• Диапазон рабочих напряжений питания, В :от 10,2 до 30
• Потребляемый ток «Анчар-40», мА, не более:
- при напряжении питания 12 В: 70
- при напряжении питания 24 В: 45
• Потребляемый ток «Анчар-40А» при температуре от минус 25±5 до 55ºС, мА, не более:
- при напряжении 12 В: 70
- при напряжении 24 В: 45
- при температуре ниже минус 25±5 ºС, мА, не более: 270
• Время готовности после включения питания, с, не более: 60
• Параметры сигнала, коммутируемого контактами выходной цепи:
- ток, постоянный или переменный, мА, не более: 100
- амплитудное напряжение, В, не более: 72
• Параметры сигнала ДК:
- ток, потребляемый по цепи, мА, не более: 5
- напряжение импульса, В: 5-30
- длительность импульса, с, не менее: 0,5
• Длительность извещения, с, не менее: 2
• Рабочая частота, МГц: 24150 ± 100
• Мощность на выходе ПРД, Вт, не более: 0,001
• Габаритные размеры приемопередатчика с кронштейном и с козырьком, мм, не более: 90х120х375
• Масса извещателя в упаковке, кг, не более: 2,1
• Средний срок службы извещателя, лет, не менее: 8
• Среднее время наработки на отказ, ч, не менее: 60000
• Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более: 0,01
• Вероятность обнаружения, не менее: 0,98
