Радиоволновый однопозиционный извещатель АГАТ-СП5У

Радиоволновый однопозиционный извещатель АГАТ-СП5У

Извещатель представляет собой автоматический однопозиционный радиолокатор для обнаружения движения человека в ЗО и предназначен для использования в качестве средства охранной сигнализации на открытых площадках или в помещениях. Электропитание извещателя осуществляется от источника постоянного тока с диапазоном рабочих напряжений от 10 до 36 В при амплитуде пульсаций не более 0,1 В.

Извещатель соответствует виду климатического исполнения У1 по ГОСТ 15150 при температуре от 233 до 338 К (от минус 40 до плюс 65°С) и относительной влажности воздуха до (100-3) % при температуре 298 К (+ 25°С).

Особенности извещателя
Извещатель обладает:
• повышенной помехоустойчивостью, благодаря линейно-частотной модуляции зондирующего сигнала;
• плавной регулировкой чувствительности и дальности;
• модификациями с разными зонами обнаружения.
Возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 40°С до плюс 75°С.

• Извещатель обеспечивает непрерывную круглосуточную работу, сохраняет работоспособность и не выдает извещение о тревоге при:
− воздействии осадков в виде дождя и снега интенсивностью до 40 мм/ч (при использовании защитного козырька);
− воздействии солнечной тепловой радиации;
− воздействии ветра со скоростью до 30 м/с;
− высоте неровностей на участке не более 0,3 м;
− высоте травяного покрова не более 0,3 м;
− высоте снежного покрова не более 0,5 м.
• Извещатель обеспечивает выдачу тревожного извещения путем размыкания цепи НЗ а также по интерфейсу RS-485 с выдачей соответствующей световой индикацией при:
− движении в ЗО человека;
− смене настроек;
− подаче сигнала ДК.
• Извещатель обеспечивает дифференцированное по дальности обнаружение человека, движущегося в положении «в рост» или «согнувшись», в ЗО условно разбитой на 8 подзон (длина подзоны №1 2,5 м, длина подзон №2-№8 5 м) и выдает тревожное извещение по интерфейсу RS-485 с указанием соответствующей подзоны.
• Извещатель формирует извещение о попытке несанкционированного доступа, путем размыкания контактов цепи ВС, а также по интерфейсу RS-485 с выдачей соответствующей световой индикацией.
• Извещатель формирует извещение о неисправности, путем размыкания выходной цепи «НЗ», а также по интерфейсу RS-485 до устранения этой неисправности, но не менее 30 с, при:
− неисправности блока извещателя;
− снижении напряжения питания до (9±0,5) В;
− отключении питания.
• Устойчивость извещателя обеспечивает отсутствие ложной тревоги при раздельном воздействии следующих источников помех:
− импульсных помех по цепям питания и шлейфа сигнализации по методу УК 1 с характеристиками для второй степени жесткости, по методу УК 2 – второй степени жесткости по ГОСТ Р 50009 и по пп.12, 13 ГОСТ Р 51699;
− радиочастотных электромагнитных полей по методу УИ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009 и по п.10 ГОСТ Р 51699;
− электростатических разрядов по методу УЭ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009 и по п.9 ГОСТ Р 51699;
− при перемещении в зоне обнаружения птиц и мелких животных с линейными размерами не более 0,3 м;
• Извещатель обеспечивает регулирование и отображение всех параметров и сигналов при помощи программы настройки, работающей на ПК, по интерфейсу RS-485.
• Извещатель защищен от переполюсовки питающих напряжений в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.

Комплектация:
• Блок приемопередающий: 1 шт.
• Комплект монтажных частей: 1 шт.
• Комплект программного обеспечения на диске: 1 шт.
• Козырек защитный: 1 шт.
• Руководство по эксплуатации: 1 шт.
• Паспорт: 1 шт.

Поставляется по отдельному заказу:
• Преобразователь интерфейсов USB/RS485 «URS-230»
• Коробка распределительная

Технические характеристики:
• Диапазон обнаруживаемых скоростей движения человека, м/с: от 0,1 до 10,0

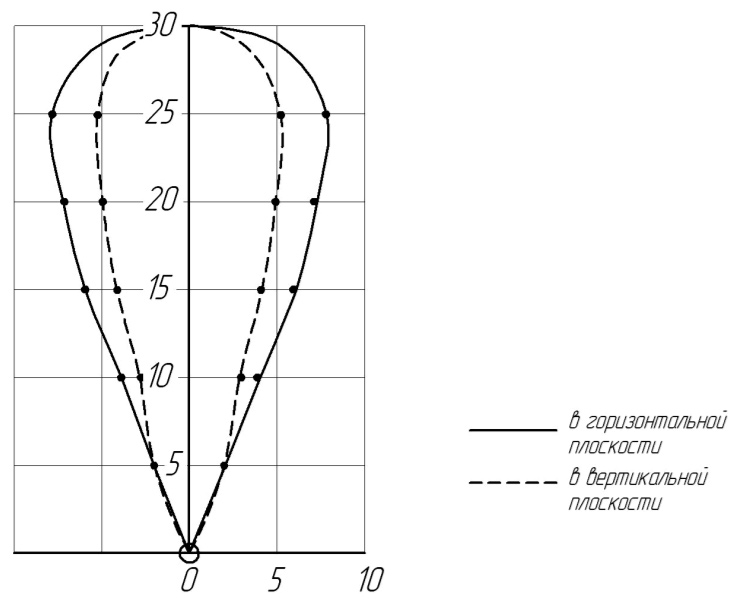

• Длина ЗО при максимальной дальности, м, не менее: 30
• Максимальная ширина ЗО в плоскости, перпендикулярной оси корпуса (при максимальной дальности), м, не более 25
• Максимальная ширина ЗО в плоскости, параллельной оси корпуса (при максимальной дальности), м, не менее: 12
• Длина ЗО при минимальной дальности, м, не более: 2
• Диапазон рабочих напряжений питания, В: От 10 до 36
• Потребляемый ток при рабочем напряжении питания 24В, мА, не более: 25
• Потребляемая мощность извещателя во всем диапазоне рабочих напряжений, Вт, не более: 1
• Время готовности после включения питания, с, не более: 30
• Время восстановления дежурного режима после окончания извещения о тревоге, с, не более: 10
• Параметры сигнала, коммутируемого цепями «НЗ» и «ВС»:
- ток, постоянный или переменный, мА, не более: 100
- амплитудное напряжение, В, не более: 72
• Сопротивление цепей «НЗ» и «ВС»:
- замкнуто, Ом, не более: 50
- разомкнуто, кОм, не менее: 100
• Сопротивление цепи ДК, кОм: 10
• Длительность извещения, с, не менее: 2
• Рабочая частота, МГц: 24150 ± 100
• Количество частотных каналов: 3
• Степень защиты оболочки: IP54
• Габаритные размеры приемо-передатчика с кронштейном, мм, не более: 125х110х108
• Масса извещателя в упаковке, кг, не более: 1,0
• Средний срок службы извещателя, лет, не менее: 8
• Вероятность обнаружения: 0,98
• Среднее время наработки на отказ, ч, не менее: 60000
• Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более: 0,02
