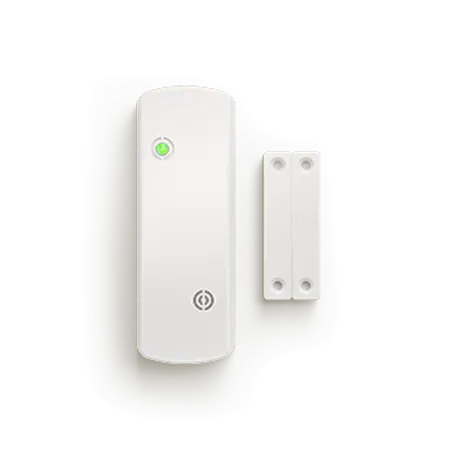

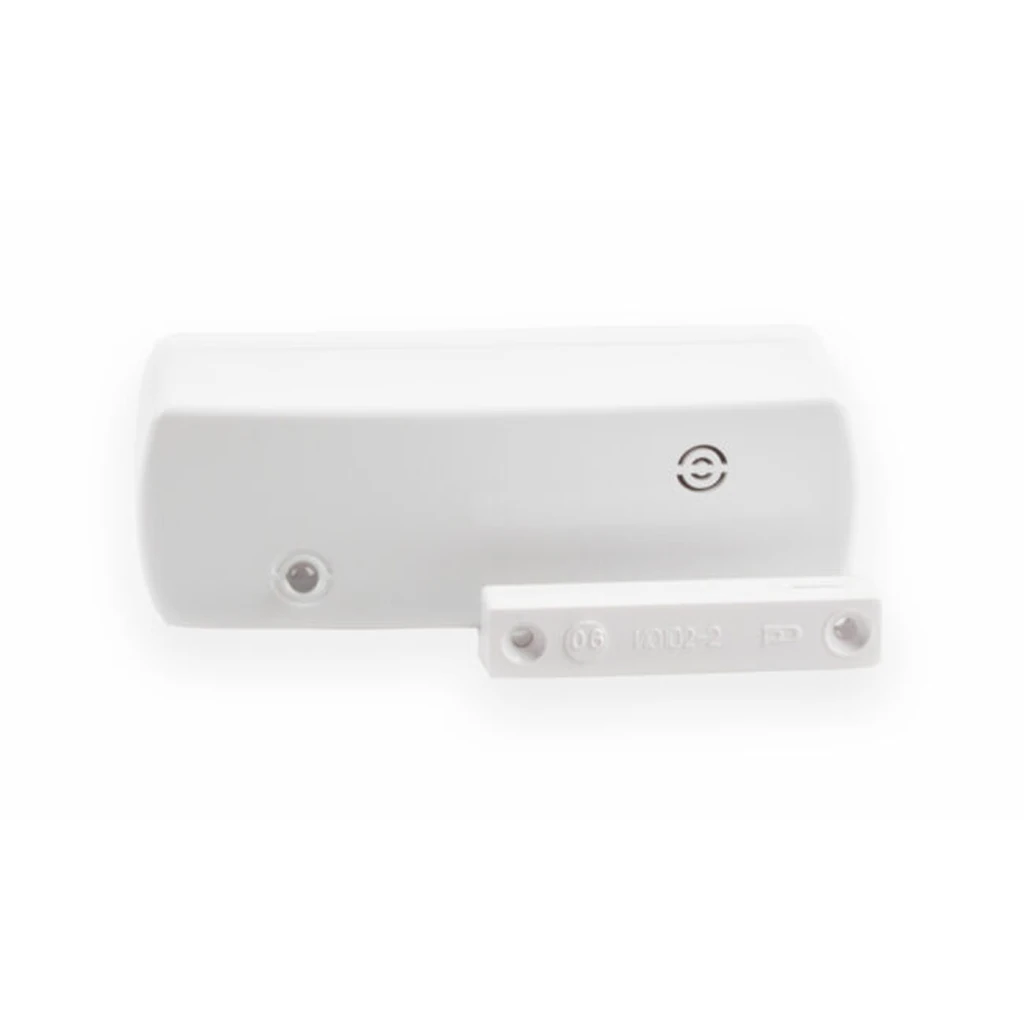

Магнитоконтактный датчик (геркон) радиоканальный Си-Норд СН-СМК предназначен для контроля положения дверей, окон и других подвижных конструкций, используемых в составе беспроводных систем охранной сигнализации. При размыкании контакта между датчиком и магнитом устройство формирует тревожное сообщение и передаёт его по радиоканалу на контрольную панель Nord GSM или Nord WRL. Работает в диапазоне частот 433,05–434,79 МГц по радиопротоколу «СН-Контакт-Р».
СН-СМК состоит из двух элементов — магнитного и герконового. Датчик регистрируется в системе как охранный элемент, передающий состояния «Норма» и «Тревога». Устройство передаёт также сообщения о вскрытии корпуса и низком заряде батареи. Благодаря двунаправленной связи и автоматическому переходу на резервную частоту при помехах обеспечивается стабильная и надёжная работа даже при сложной радиосреде. Монтаж возможен как на деревянные, так и на металлические поверхности при помощи винтов или двусторонней клейкой ленты.
Питание датчика осуществляется от литиевой батареи CR123A, обеспечивающей до 8 лет автономной работы при стандартных условиях эксплуатации. Светодиодная индикация облегчает процесс связывания и проверки качества связи. Компактные размеры и прочный пластиковый корпус с защитой IP54 позволяют устанавливать СН-СМК в жилых, офисных и производственных помещениях. Датчик полностью совместим с радиосистемой «СН-Контакт-Р» и легко интегрируется в охранные комплексы Си-Норд.
Особенности
- Радиоканальный магнитоконтактный датчик для охраны дверей, окон и ворот.
- Работа по радиопротоколу «СН-Контакт-Р» (433,05–434,79 МГц).
- Двунаправленный обмен данными с контрольной панелью Nord GSM/WRL.
- Автоматический переход на резервную частоту при помехах.
- Индикация состояния связи, тревоги и разряда батареи.
- Устойчивость к электромагнитным помехам и механическим воздействиям.
Преимущества
- Полностью беспроводная установка — не требует прокладки кабеля.
- Высокая надёжность срабатывания и защита от ложных тревог.
- До 8 лет автономной работы от одной батареи.
- Компактный корпус с защитой IP54 подходит для различных типов поверхностей.
- Простая регистрация и проверка через конфигуратор «Хаббл».

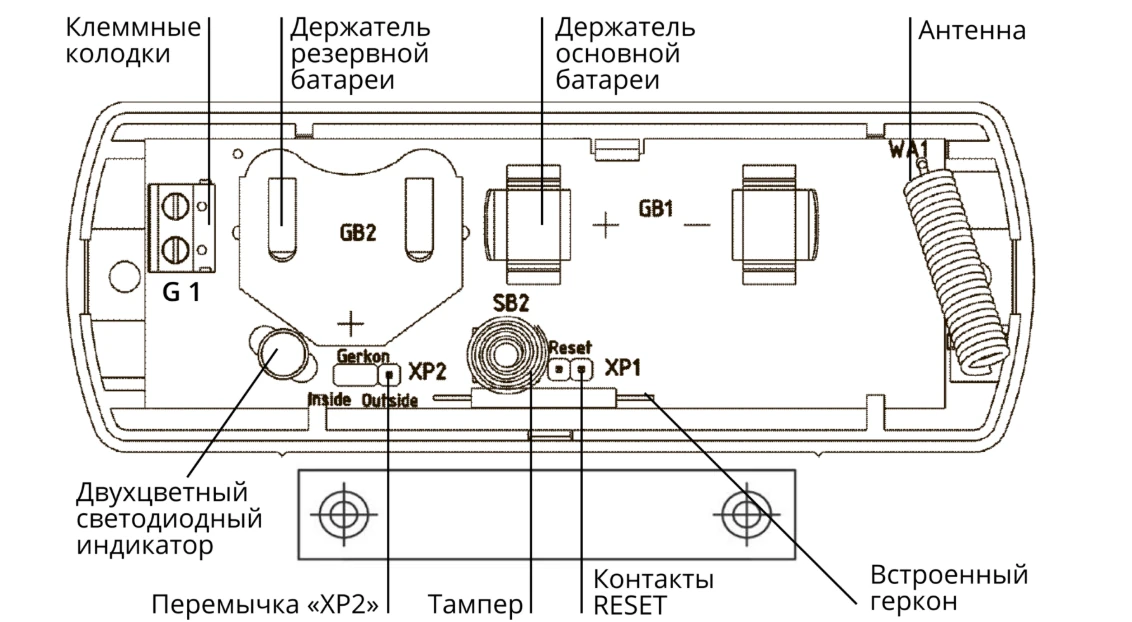

Связывание с охранным прибором
Связывание — процедура регистрации датчика в охранном приборе.
- Подготовьте охранный прибор к регистрации извещателя в соответствии с инструкцией.
- Установите резервную батарею CR2450 в держатель или извлеките изолятор. Первой нужно устанавливать именно резервную батарею.
- Установите основную батарею CR123А в держатель или извлеките изолятор. Питание датчика включается и выключается установкой и снятием основной батареи.
- Мигание зеленого индикатора показывает, что датчик готов к связыванию. Если индикации нет — кратковременно замкните контакты RESET.
- При успешном связывании с охранным прибором индикатор включится красным цветом на 2 секунды.
Датчик находится в режиме «Связывание» в течение 70 секунд, после чего переходит в спящий режим. Чтобы возобновить связывание, кратковременно замкните контакты RESET.
Оценка качества связи
- Разместите подготовленный к работе датчик в месте установки.
- Нажмите и отпустите тампер — извещатель покажет качество связи с охранным прибором.
- Проверьте уровень связи в «Панели состояния» конфигуратора Хаббл.
При потере связи извещатель продолжает поиск охранного прибора. При выключении прибора на длительное время рекомендуется отключать питание извещателя.
Установка
- Выберите место установки и разметьте его для крепления. Для разметки используйте основание датчик.
- Закрепите основание шурупами. Для контроля отрыва от стены обязательно заверните шуруп в фиксатор датчика отрыва от стены.
- Установите печатную плату, подключите к клеммным колодкам провода контролируемой линии и закройте крышку. Длина линии не должна превышать 5 м.
- В конце линии установите оконечный резистор номиналом 5,1 кОм. Соединения следует выполнять пайкой или под винт.
- Не рекомендуется устанавливать датчик на металлические поверхности. Расстояние от извещателей или магнита до магнитопроводящего материала должно быть не менее 25 мм.
- При любых допустимых положениях извещатель и магнит не должны испытывать механических воздействий (сжатий, ударов).
Недостатки
- Не предназначен для наружной установки без дополнительного кожуха.
- Ограниченная дальность радиосвязи при экранирующих перегородках.
Технические характеристики:
Электропитание- Источник питания: литиевая батарея CR123A
- Напряжение питания: 3 В
- Срок службы без замены элемента питания: до 8 лет
- Диапазон рабочих частот: 433,05–434,79 МГц
- Тип радиосвязи: двунаправленная, радиопротокол «СН-Контакт-Р»
- Количество частотных литер: 4 (автоматический выбор при связывании)
- Дальность радиосвязи в прямой видимости: до 100 м
- Светодиод: зелёный — «Связывание», красный — «Тревога», попеременно — «Опознавание»
- Передаваемые извещения: «Тревога», «Норма», «Вскрытие корпуса», «Разряд батареи», «Качество связи», «Опознавание»
- Максимальный зазор между магнитом и герконовым блоком: до 20 мм
- Диапазон рабочих температур: −20…+55 °C
- Степень защиты корпуса: IP54
- Габаритные размеры: 88 × 35 × 30 мм
- Масса: не более 100 г
- Средний срок службы: 10 лет
- Датчик радиоканальный СН-СМК — 1 шт.
- Магнит — 1 шт.
- Батарея CR123A — 1 шт.
- Крепёжные элементы — 1 компл.
- Паспорт — 1 экз.
- Упаковка — 1 комплект.
Бренд | Си-Норд |
Тип извещателя | Магнитоконтактный |
Вид извещателя | Пассивный |
Расстояние срабатывания, мм | 15 |
Тип контактов | размыкаются при тревоге (НЗ) |
Материал корпуса | Пластик |
Тип монтажа | Накладной |
Поверхность крепления | Для гладких не металлических поверхностей, Для металлических поверхностей |
Напряжение питания | от 1й батарейки 3В |
Габариты | 112х41х32 мм |
Вес, кг | 0.1 |
Рабочая температура | от -20°C до +55°C |
Класс защиты (IP) | IP30 |
Цвет | Белый |
Гарантия | 5 лет |
Страна производства | Россия |
