Извещатель предназначен для работы с контроллерами двухпроводной линии связи «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С» в составе интегрированной системы охраны «Орион».
Функции извещателя:
– контроль состояния охраняемого объекта (открыта/закрыта дверь, оконная створка и т. п.);
– передача извещений в КДЛ;
– хранение в энергонезависимой памяти адреса обмена по ДПЛС;
– измерение значения напряжения ДПЛС в месте установки;
Извещатель рассчитан на круглосуточный режим работы.
Извещатель является невосстанавливаемым, периодически обслуживаемым изделием.
По устойчивости к электромагнитным помехам извещатель соответствует требованиям третьей степени жесткости по ГОСТ Р 50009.
Извещатель удовлетворяют нормам индустриальных помех, установленным для оборудования класса Б по ГОСТ Р 30805.22.
Технические характеристики:
• Напряжение источника питания (ДПЛС): от 8 до 11 В
• Ток потребления: не более 0,5 мА
• Время технической готовности извещателя к работе: не более 15 с
• Гарантированное состояние контактов при расположении магнита и блока обработки в одной плоскости:
- замкнутое: менее 10 мм
- разомкнутое: более 50 мм
• Количество подключаемых извещателей в ДПЛС: до 127 шт.
• Максимальное активное сопротивление проводов ДПЛС: не более 100 Ом
• Минимальное сопротивление изоляции между проводами ДПЛС: не менее 50 кОм
• Степень защиты оболочки по ГОСТ 14254-2015: IP68
• Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 1
• Вибрационные нагрузки:
- диапазон частот: 1-35 Гц
- максимальное ускорение: 0,5 g
• Климатическое исполнение по ОСТ 25 1099-83: О1
• Диапазон рабочих температур: от минус 45 до + 55 °С
• Относительная влажность воздуха: до 100 % при +25 °C
• Масса извещателя: не более 30 г

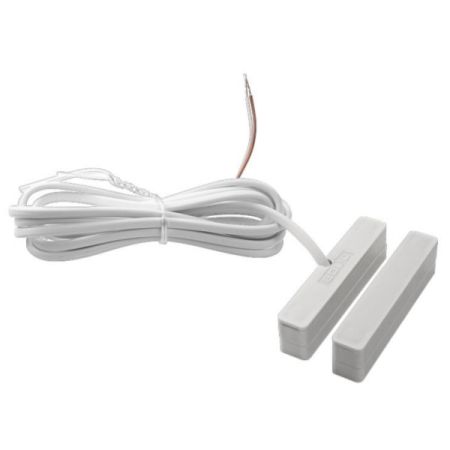

• Габаритные размеры извещателя:
- блок обработки: не более 56х10х8 мм
- магнит: не более 56х10х8 мм
- проставка: не более 56х10х6 мм
- длина провода: 1,5 м
• Время непрерывной работы извещателя круглосуточно
• Средняя наработка извещателя на отказ в дежурном режиме работы не менее 80000 ч
• Вероятность безотказной работы 0,98758
• Средний срок службы извещателя 10 лет
Устройство и работа

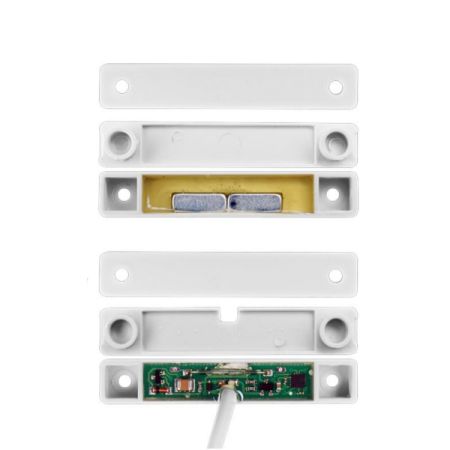

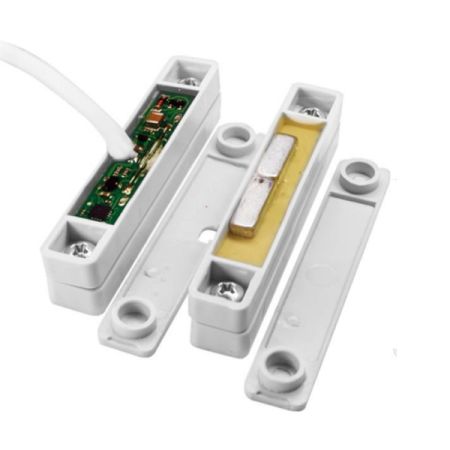

Извещатель состоит из двух блоков: блока обработки и магнита. Блок обработки устанавливается с внутренней стороны охраняемого помещения и крепится к неподвижной части охраняемого объекта (дверной косяк, оконная рама и т. п.). Магнит устанавливается на подвижной части охраняемого объекта (дверь, оконная створка и т.п.). При удалении магнита от блока обработки (например, при открытии двери), происходит изменение состояния магниточувствительного электрического контакта (геркона) с замкнутого на разомкнутое. При сближении магнита с блоком обработки (например, закрытии двери), происходит соответственно замыкание электрических контактов геркона.
Извещатель обеспечивает передачу извещений о своём состоянии при запросе от КДЛ по своему адресу обмена в ДПЛС, адрес хранится в энергонезависимой памяти.
Электропитание и информационный обмен с извещателем осуществляется по ДПЛС КДЛ.
Извещатель поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения.
Извещатель может находиться в трёх режимах работы:
- «Дежурный режим» – магнит поднесён к блок обработки (дверь закрыта);
- «Тревога» – магнит удалён от блока обработки (дверь открыта);
- «Программирование адреса» – от КДЛ по ДПЛС получена команда "Программирование адреса" и ожидается воздействие для подтверждения задания адреса
Бренд | Болид |
Вид товара | Извещатель |
Исполнение | Уличное |
Расстояние срабатывания, мм | 10 |
Способ подключения | Соединительный кабель |
Материал корпуса | Пластик |
Тип монтажа | Накладной |
Напряжение питания | 8...11 В |
Потребляемый ток, макс. | 0.5 мА |
Рабочая температура | от -45°C до +55°С |
Рабочая влажность | до 100% |
Класс защиты (IP) | IP68 |
Цвет | Белый |
Наработка на отказ, не менее | 200 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 18 мес. |
Страна производства | Россия |
