Система охраны с нелетальным электрошоковым воздействием предназначена для охраны периметра особо важных объектов, создания инженерно-технического рубежа охраны.
Краткая характеристика элементов "СОНЭВ "МОЛНИЯ"
Выработка импульсов высокого напряжения на электризуемое заграждение на участке охраны периметра.
Подача предупредительных сигналов речевого и светового оповещения в течение всего времени наличия высокого напряжения на электризуемом заграждении на участке охраны периметра.
Интеграция с системой охранной сигнализации (СОС) на участке охраны периметра:
• включение высокого напряжения по сигналу «Тревога» от контроллера СОС;
• передача на контроллер сигнала «Тревога» при включении высокого напряжения.
Функция обнаружения при попытках нейтрализации высокого напряжения на электризуемом заграждении.

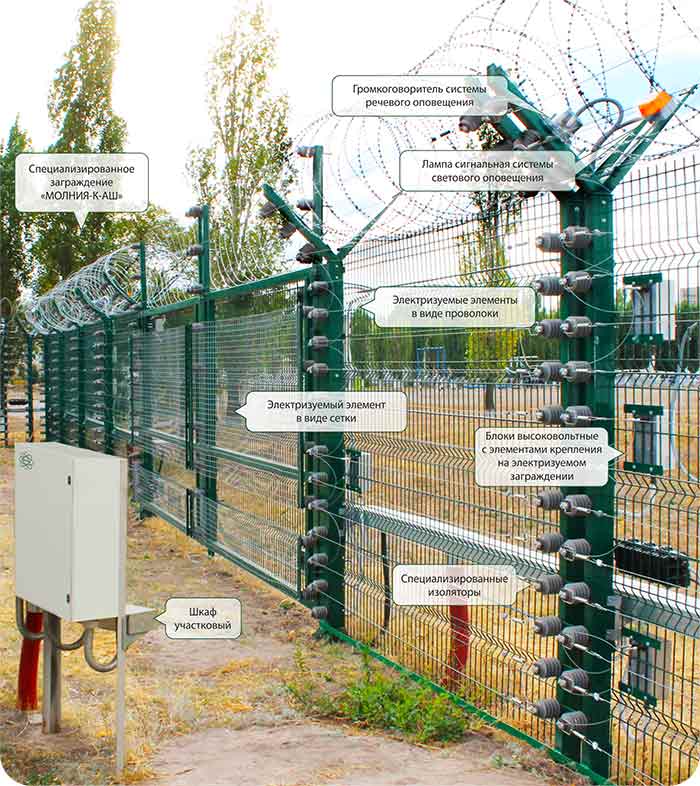

В комплект ЗЭШУ «МОЛНИЯ» входят следующие составные части:

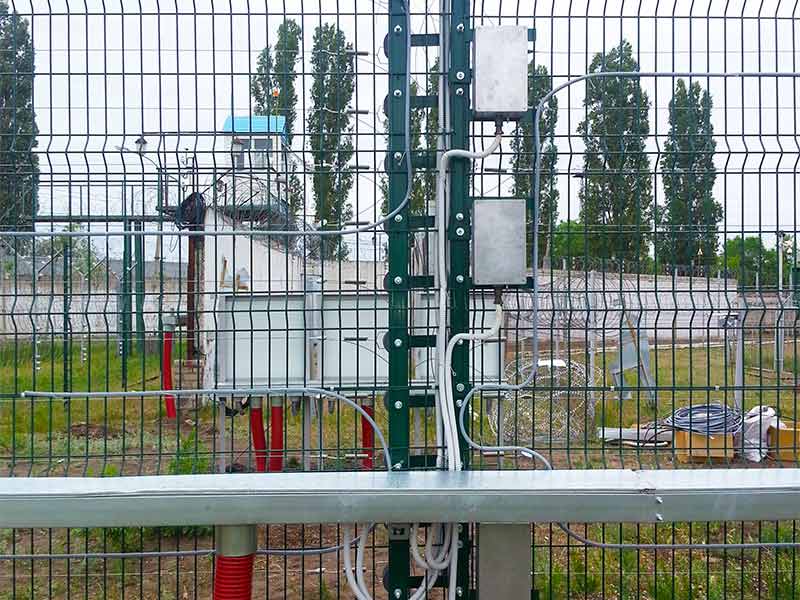

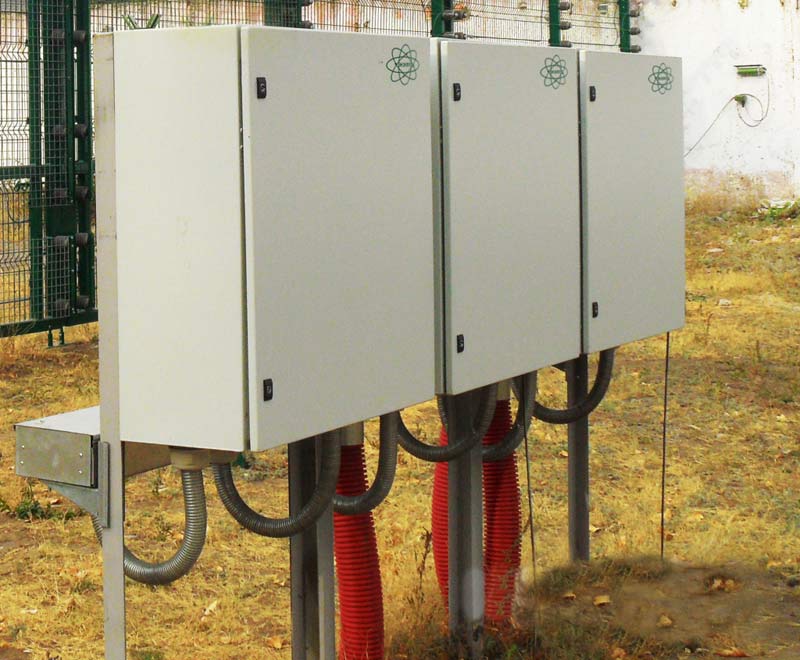

• Шкаф участковый, включающий в себя:
- управляющий контроллер КУП-М-01;
- трансформаторы питания блоков высоковольтных на 24 В переменного тока;
- блоки управления системами речевого и светового оповещения;
- систему обогрева;
- систему вентиляции;
- датчик вскрытия.

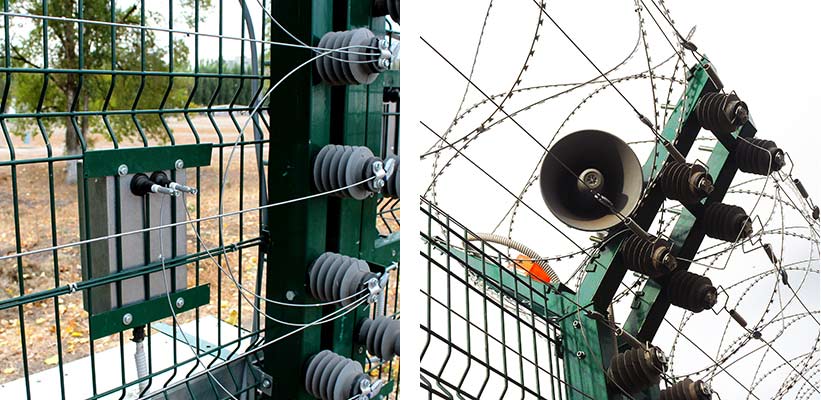

• Блоки высоковольтные в количестве от 1 до 10 штук в зависимости от высоты ограждения и конфигурации участка охраны. Устанавливаются на полотне электризуемого заграждения и соединяются со шкафом участковым.
• Громкоговоритель системы речевого оповещения (на каждые 100 метров заграждения).
• Лампа сигнальная системы светового оповещения типа «проблесковый маяк» (на каждые 100 метров заграждения).

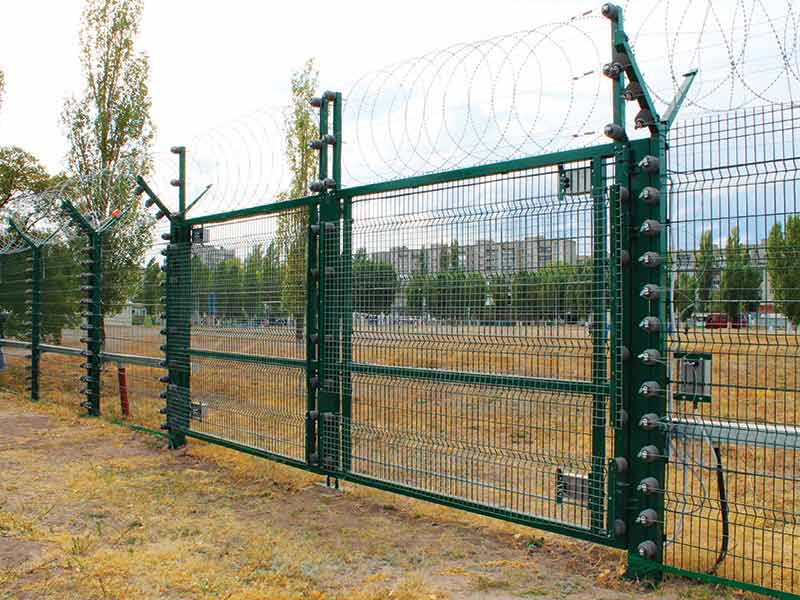

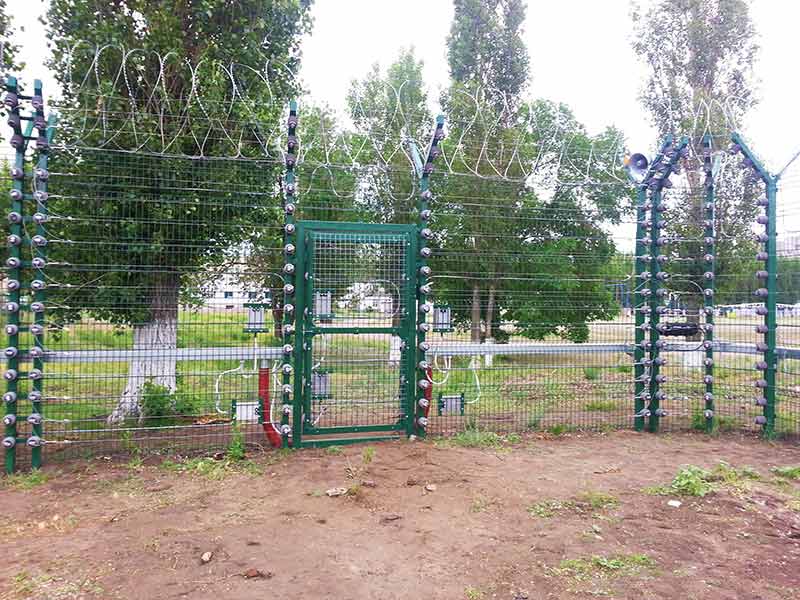

Электризуемое заграждение

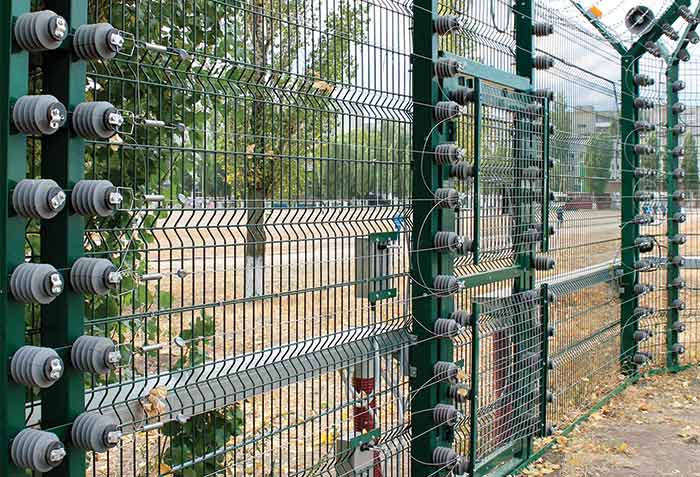

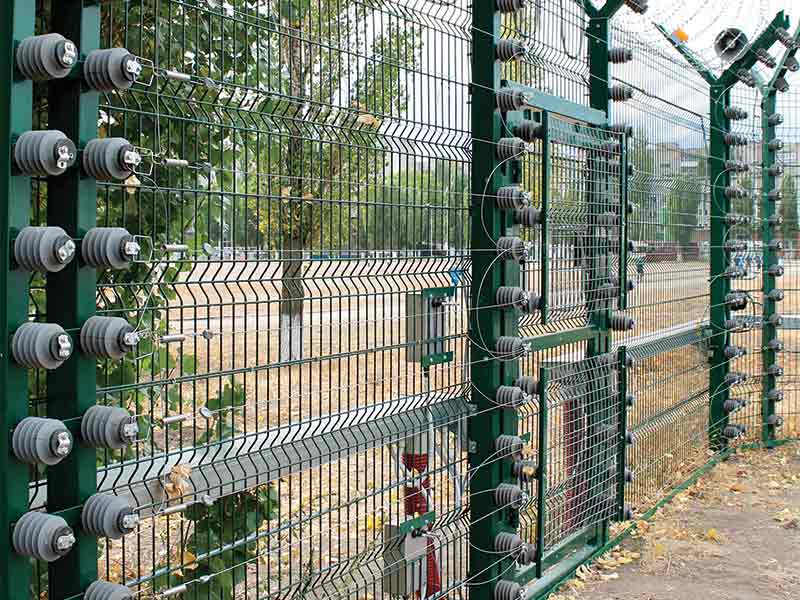

Электризуемое заграждение представляет собой инженерный барьер с функцией нелетального электрошокового воздействия, состоящий из:
• Инженерного заграждения любого типа (сетчатого, бетонного, кирпичного или из профилированного листа), в том числе уже имеющегося заграждения объекта.
Рекомендуется использование специализированного электризуемого заграждения «МОЛНИЯ-К-АШ» различных модификаций с предустановленными натяжными и промежуточными изоляторами. Применение данного заграждения обеспечивает его наилучшую совместимость с ЗЭШУ, а также упрощает вопросы монтажа и обслуживания.
• Комплекта специализированных изоляторов, позволяющих осуществлять компактную установку электризуемых элементов.
• Системы постоянного всесезонного натяжения проволочных электризуемых элементов.
• Электризуемых элементов в виде рядов холоднокатаной оцинкованной проволоки. На воротах, калитках и других отдельных местах заграждения допускается использование вместо проволоки металлических сетчатых панелей.

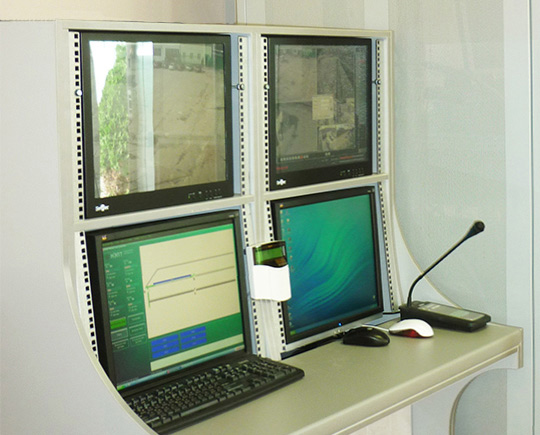

Автоматизированное рабочее место «СОНЭВ «МОЛНИЯ»
АРМ «МОЛНИЯ» предназначено для администрирования и управления СОНЭВ «МОЛНИЯ». В целях оптимизации управления системами безопасности возможна его интеграция в АРМ комплекса инженерно-технических систем физической защиты объекта.
Администратор СОНЭВ «МОЛНИЯ» выполняет следующие действия:
• объединяет все участки ЗЭШУ «МОЛНИЯ-К.212» на периметре объекта в единый комплекс СОНЭВ «МОЛНИЯ»;
• создает графический план всего комплекса СОНЭВ «МОЛНИЯ» и отдельных участков ЗЭШУ;
• задает условия и связи с системой охранной сигнализации по включению импульсов высокого напряжения на отдельных участках ЗЭШУ.
Оператор СОНЭВ «МОЛНИЯ» выполняет следующие действия:
• осуществляет мониторинг состояния участков ЗЭШУ «МОЛНИЯ-К.212» (вплоть до состояния каждого высоковольтного блока);
• обрабатывает сигналы тревоги и неисправности;
• при необходимости включает и выключает импульсы высокого напряжения на участках ЗЭШУ (вплоть до каждого отдельного высоковольтного блока).
Общие характеристики системы
• Режимы включения импульсов высокого напряжения:
- Присутствуют постоянно при подаче питания на ЗЭШУ.
- Включаются автоматически по сигналу «Тревога» на рубеже (рубежах) охраны участка периметра.
- Включаются вручную по команде оператора.
• Длина охраняемого одним ЗЭШУ «Молния» участка в зависимости от высоты электризуемого заграждения
Высота заграждения:
- свыше 3,6 м - длина участка до 400 м
- 2,0 – 3,5 м - длина участка до 800 м
- на козырьковом заграждении - длина участка до 1200 м
• Функция обнаружения при попытках нейтрализации высокого напряжения на электризуемом заграждении
Выработка ЗЭШУ сигнала «Тревога» при попытках нарушителя нейтрализовать действие высокого напряжения:
- при коротком замыкании проволок электризуемого заграждения;
- при заземлении любой проволоки электризуемого заграждения;
- при обрыве любой проволоки электризуемого заграждения.
Самоконтроль состояния ЗЭШУ
• Выработка сигнала «Неисправность»:
- при пропадании высокого напряжения на участке электризуемого заграждения;
- при аварии системы речевого или светового оповещения;
- при обрыве любого соединительного кабеля из комплекта ЗЭШУ.
• Предупреждение о наличии высокого напряжения на электризуемом заграждении:
- Выдача продолжительного сигнала «Тревога» при наличии импульсов высокого напряжения на электризуемом заграждении.
- Речевое и световое оповещение на участке при наличии высокого напряжения на электризуемом заграждении.
- Предупреждающие таблички на полотне заграждения: «Опасно. Высокое напряжение».
• Параметры импульсов высокого напряжения: 30 импульсов амплитудой 47 кВ в течение 3 с, затем пауза 1 с
• Напряжение питания ЗЭШУ:
- От 187 до 242 В частотой (50 ± 1) Гц, однофазное.
- Питание высоковольтных блоков – напряжение 24 В переменного тока от трансформаторов в шкафу участковом.
• Электромагнитная совместимость: Соответствует требованиям ГОСТ Р 50746-2000 п. 4, для II группы исполнения, критерий качества функционирования не ниже «В».
• Температурный диапазон: от -50° C до +50° C
• Срок службы: не менее 10 лет
• Обслуживание: периодический осмотр
Интеграция с существующими системами охранной сигнализации
Интегрируется с контроллерами СОС периметра:
• как внешнее управляемое устройство (по сигналам «Тревога» участка СОС);
• как техническое средство обнаружения (сигналы «Тревога ВН», «Тревога» и «Неисправность»).
Требования к электризуемому заграждению
• Любое имеющееся на рубеже охраны периметра заграждение без ограничений по его типу и высоте.
• Специализированное инженерное заграждение «МОЛНИЯ-3,9-К-АШ» – обеспечивает наиболее эффективную работу системы.
Поражающие элементы
Ряды проволочных электризуемых элементов из холоднокатаной оцинкованной проволоки диаметром 2,5 мм с шагом не более 200 мм по высоте заграждения.
Отображение тревоги
На АРМ СОНЭВ «МОЛНИЯ» или/и АРМ системы охранной сигнализации (СОС) периметра.
Решения по обеспечению безопасности применения СОНЭВ «МОЛНИЯ»
• Системы речевого и светового оповещения предупреждают потенциального нарушителя об опасности приближения к электризуемому заграждению.
• Схемотехнические и конструктивные решения ЗЭШУ «МОЛНИЯ-К.212» обеспечивают однократность электрошокового воздействия (не более 3 с), гарантирующее его нелетальность.
• В составе системы предусмотрен пульт блокировки участков ЗЭШУ, позволяющий аварийно выключать высокое напряжение на участке.
• Напряжение электропитания высоковольтных блоков безопасно для человека – 24 В переменного тока. Конструкцией обеспечена полная гальваническая развязка по питанию между блоками высоковольтными и шкафом участковым.
Характеристики электрошокового воздействия
Характеристики электрошокового воздействия ЗЭШУ «МОЛНИЯ-К.212» полностью соответствуют требованиям ГОСТ Р 50940-96 «Устройства электрошоковые. Общие технические условия». В скобках указаны Требования ГОСТ.
• Время однократного воздействия, не более: 3,0 с (не более 3,0 с)
• Время паузы между воздействиями, не менее: 1,0 с (не менее 1,0 с)
• Средняя мощность воздействия на эквивалент активной нагрузки с сопротивлением 1 кОм: 2,2 Вт (от 1,0 до 4,0 Вт)
• Напряжение воздействия: 47 кВ (от 45 до 70 кВ)
Бренд | НЭПТ |
Длина охранной зоны, м | 1200 |
Напряжение питания | 187...242 В |
Рабочая температура | от -50°C до +50°C |
Средний срок службы | Не менее 10 лет |
Страна производства | Россия |
