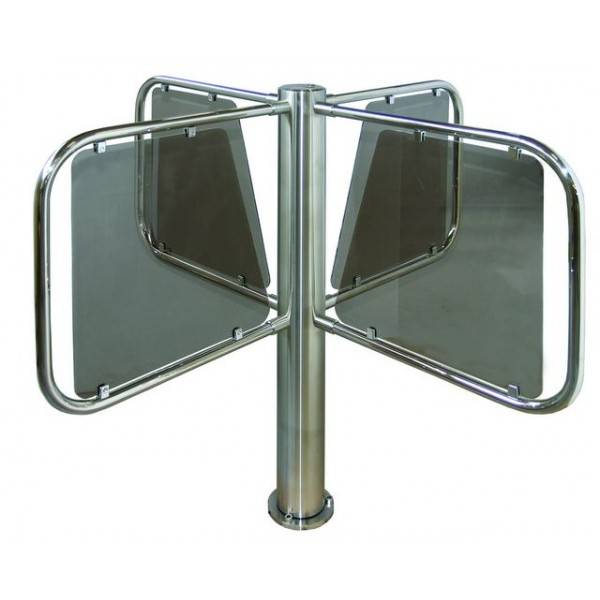

Турникет полуростовой PERCo-RTD-03S

Полуростовый роторный турникет PERCo-RTD-03S с поручнями из нержавеющей стали – более современный и элегантный аналог широко распространенной механической «вертушки», что обеспечивает его популярность в составе системы контроля доступа на многих заводских проходных, в бизнес-центрах и КПП.

Комплект поставки:
• Стойка турникета: 1 шт.
• Преграждающие створки с полимерным заполнением: 4 шт.
• Пульт управления: 1 шт.
• Блок управления: 1 шт.
• Паспорт. Руководство по эксплуатации: 1 шт.

В комплект не входят и приобретаются отдельно:
• формирователь прохода PERCo-RB-03S
• блок питания LRS-150-24 стабилизированный

Турникет может работать как автономно, от пульта управления или устройства радиоуправления, так и под управлением СКУД.
Для обеспечения быстрого и удобного пропуска людей через турникет рекомендуется устанавливать один турникет на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 23 человека в минуту.

Четырехлопастная конструкция разграничивает проход по одному человеку, в то же время обеспечивая комфортность прохода.

Роторные турникеты серии PERCo-RTD-03S используется совместно с формирователем прохода. В качестве формирователя прохода к турникету предлагается ограждение:

• PERCo-RB-03S - стойки и поручни формирователя выполнены из шлифованной нержавеющей трубы Ø50 мм и Ø32 мм соответственно

Эта модель роторного турникета PERCo не только комфортна в использовании, но и вместе с формирователем прохода вносит элемент престижности в оформление проходной при организации системы контроля доступа. Турникеты предназначены для использования внутри помещений.
Стойка турникета по устойчивости к воздействию климатических факторов внешней среды соответствует исполнению О4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация стойки турникета разрешается при температуре окружающего воздуха от +1°С до +50°С и относительной влажности воздуха до 98% при +35°С. Блок управления по устойчивости к воздействию климатических факторов внешней среды соответствует исполнению УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация блока управления разрешается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при температуре +25°С.

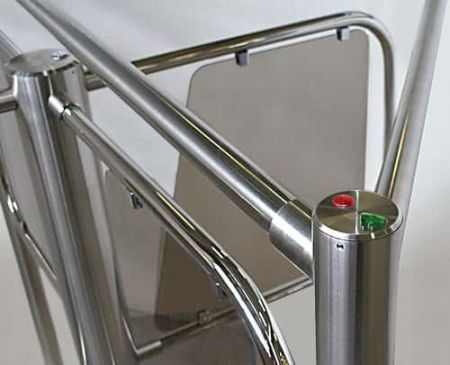

Роторный турникет PERCo RTD-03S с формирователем прохода RB-03S
 Роторный турникет PERCo RTD-03S с формирователем прохода RB-03TP
 Характеристики:
• Напряжение сети переменного тока, В: 220±22
• Частота переменного тока, Гц: 50±1
• Мощность, потребляемая турникетом от сети, Вт: не более 60
• Напряжение питания стойки турникета (постоянного тока), В: не более 36
• Напряжение внешнего ИП (постоянного тока), В: 24÷27
• Гарантированная пропускная способность:
- в режиме однократного прохода, проходов/мин: 23
- в режиме свободного прохода, проходов/мин: 30
• Ширина зоны прохода, мм: 600
• Время работы от внутреннего РИП, ч: не менее 1,5
• Число проходов при работе от внутреннего РИП: не менее 1200
• Усилие поворота створки (на середине створки), кгс: не более 1,5
• Средняя наработка на отказ, проходов: не менее 1000000
• Средний срок службы, лет: 8
• Габаритные размеры турникета (длина × ширина × высота), мм: 1202×1202×1013
• Масса стойки турникета (нетто), кг: 43
• Габаритные размеры БУ (длина × ширина × высота), мм: 295×290×76
• Масса БУ (нетто), кг: 8,7
• Класс защиты от поражения электрическим током:
- Стойка турникета: III по ГОСТ Р МЭК335-1-94
- БУ.: I по ГОСТ Р МЭК335-1-94
• Степень защиты:
- Стойка турникета: IP41 по EN 60529
- БУ: IP40 по EN 60529
Внимание!
Питание БУ PERCo-CU-05 может осуществляться как от сети переменного тока 220 В/50 Гц, так и от внешнего ИП 24 В постоянного тока (через разъем Bat=24V БУ). Внешний ИП в стандартный комплект поставки не входит и
приобретается покупателем самостоятельно. Требования к ИП – номинальное напряжение постоянного тока 24 В, ток – не менее 2,5 А.

Устройство турникета
Турникет представляет собой конструкцию, состоящую из стойки турникета с четырьмя створками, БУ (8), соединенного со стойкой турникета кабелями питания (11) и управления (10) через блок кабельных разъемов (16), и ПДУ (9).

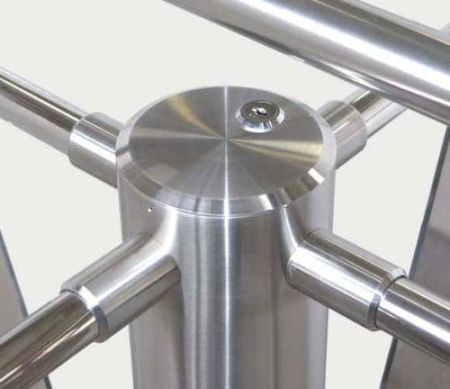

Стойка турникета поставляется в сборе и состоит из стойки с фланцем (2) и стойки поворотной (1). На стойке поворотной (1) крепятся четыре створки (6). На створках (6) с помощью держателей (15) устанавливаются заполнения створок (7). На крышке (3) стойки поворотной (1) находится замок механической разблокировки (4).
Стойка с фланцем (2) крепится к полу с помощью болтов М10×70 с внутренним шестигранником и анкеров.
Внутри стойки с фланцем (2) расположены: электропривод вращения, узлы стопорные, датчики оптические поворота створок, подшипниковые узлы, модуль силовой, блок кабельных разъемов (16).

hbc

Устройство ПДУ

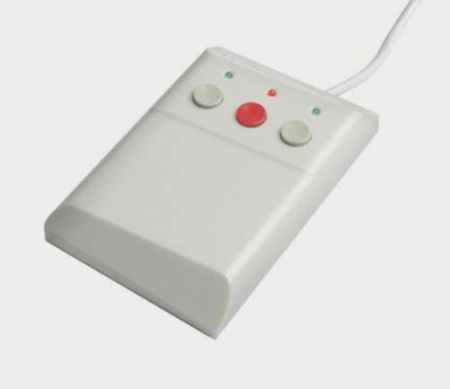

ПДУ (9) выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС пластика и предназначен для задания и индикации режимов работы при ручном управлении турникетом. ПДУ (9) подключается к БУ (8) гибким многожильным кабелем (13) через кабельный ввод в нижней панели БУ.

На лицевой панели корпуса ПДУ расположены три кнопки для задания режимов работы турникета. Над кнопками расположены индикаторы. Средняя кнопка (далее – кнопка STOP) предназначена для переключения турникета в режим «Запрет прохода». Левая и правая кнопки предназначены для разрешения прохода через турникет в выбранном направлении. ПДУ снабжен зуммером для формирования звуковых сигналов.

При необходимости изменить ориентацию кнопок ПДУ относительно направления прохода через турникет нужно поменять между собой подключение проводов кабеля ПДУ к контактам 1 и 3 клеммной колодки X3, а также к контактам 1 и 3 клеммной колодки X4 в БУ (см. примечание 2 к табл. 3).
Внимание! Все переключения в блоке управления производить только при выключенном питании (выключатели «Power» и «Battery» в положение «0», рис. 5) и отсоединенном от сети сетевом кабеле.

БУ (8) (см. рис. 2 и 5) предназначен для электропитания узлов турникета и реализации алгоритма управления. Он выполнен в виде отдельного прибора в закрытом металлическом корпусе, обеспечивающем настенное крепление с антисдергивающей фиксацией. Возможно настольное применение БУ. В корпусе БУ находятся: силовой трансформатор, модуль ИП, модуль процессорный, два аккумулятора внутреннего РИП.

На лицевой панели БУ (см. рис. 5) расположены выключатели:
«Power» – выключатель сетевого питания;
«Battery» – переключатель ИП (внутреннего РИП / внешнего ИП);
а также следующие индикаторы:
«Power» – наличие сетевого питания, зеленый; «24V» – наличие вторичного питания 24 В, зеленый;
«Battery» – переход БУ на питание от внутреннего РИП, красный;
«24V/2A» – неисправен предохранитель =24V/2A, красный.
На нижней панели БУ расположены:
 держатель предохранителя «~220V/1A» с предохранителем;
 держатель предохранителя «Bat/2A»;
Внимание! Во избежание случайного включения питания БУ от внутреннего РИП во время хранения и транспортировки предохранитель «Bat/2A» не установлен и находится вместе с комплектом ЗИП.
 держатель предохранителя «=24V/2A» с предохранителем;
 кабельный ввод для подключения ПДУ «RC»;
 кабельный ввод для подключения устройства РУ «Wireless»;
 разъем подключения СКУД «ACS»;
 разъем подключения кабеля управления «Control»;
 разъем подключения кабеля питания «DC=24V»;  разъем подключения внешнего ИП «Bat=24V»;
 ввод сетевого кабеля «~220V»;
 кабельный ввод для подключения ДКЗП прохода и сирены «Alarm».

В БУ под крышкой расположена плата процессорного модуля (см. рис. 4), который управляет турникетом. На плате расположены:
 X3, X4 – клеммные колодки для подключения кабеля ПДУ / устройства РУ.
 X10 – клеммная колодка для подключения сирены.
 X11 – клеммная колодка для подключения ДКЗП.
 X5 – разъем для выбора режима управления. Перемычка установлена – импульсный режим управления, снята – потенциальный. При поставке перемычка установлена.
