Считыватель бесконтактный Prox-125 для proxi-карт и брелоков

Считыватель бесконтактный Prox-125 для proxi-карт и брелоков.

Считыватель PROX-125 предназначен для использования совместно с контроллерами СКУД, поддерживающими протоколы Wiegand или Touch Memory (DS1990A).

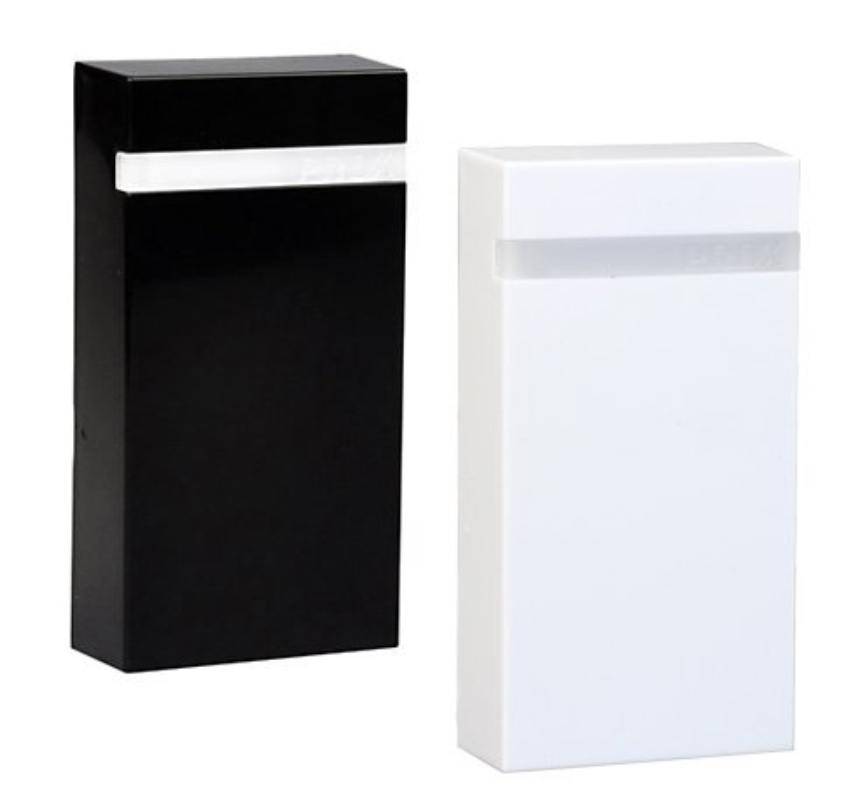

Расстояние считывания карты ЕМ-marine до 10 см, HID до 8 см, Indala до 5 см, выход Wiegand, Touch Memory, белая и черная крышки в комплекте.

 Основные технические характеристики:
• Форматы карт: ЕММ, HID 125 кГц, Indala
• Интерфейсы: W-26,34,37,40,42,авто, TM
• Напряжение питания постоянного тока, В: 8..15
• Средний ток потребления (с индикацией), мА, не более: 30
• Размеры (Длина х Высота х Ширина), мм: 83х43х18
• Масса считывателя, не более, г: 110
• Цвет корпуса, ABS пластик: белый, черный
• Рабочая температура, °С: –25...+50
• Влажность, не более, %: 95

Список поддерживаемых форматов карт:
• ISO14443A(UID);
• Mifare Mini, Mifare Classic 1К/4K , Mifare Plus SL1 / SL3, Mifare Desfire (UID и чтение из защищенных секторов карты) Mifare ID (UID и чтение из защищенных секторов карты, только рабочие карты) ;
• Mifare Ultralight С (UID и чтение из закрытой паролем области)
• ISO15693, I-CODE1 (UID).

Индикация:
• При включении питания: последовательно вспыхивают красный светодиод, зеленый светодиод и звучит короткий звуковой сигнал.
• При предъявлении идентификатора: вспыхивает зеленый светодиод и звучит короткий звуковой сигнал.
• При замыкании входа управления индикацией на “землю” GND или “+ питания” PWR (в зависимости от состояния переключателя 5): зажигается красный или зеленый светодиод, или звучит звуковой сигнал в течение действия сигнала управления.

Порядок монтажа
1. Внимание! Крышка считывателя захлопывается очень плотно и снять ее может быть очень трудно
(надо сильно надавить снизу вверх). Не устанавливайте крышку до полной проверки работоспособности.
2. Считыватели рекомендуется устанавливать не ближе 20 см друг от друга или синхронизировать.
3. Установкой DIP-переключателей выберите выходной интерфейс, полярность управляющих сигналов и
режим синхронизации при необходимости.
4. Сделайте соответствующие подключения и подайте питание на считыватель.
5. После полной проверки работоспособности установите крышку.
