Радиационные мониторы

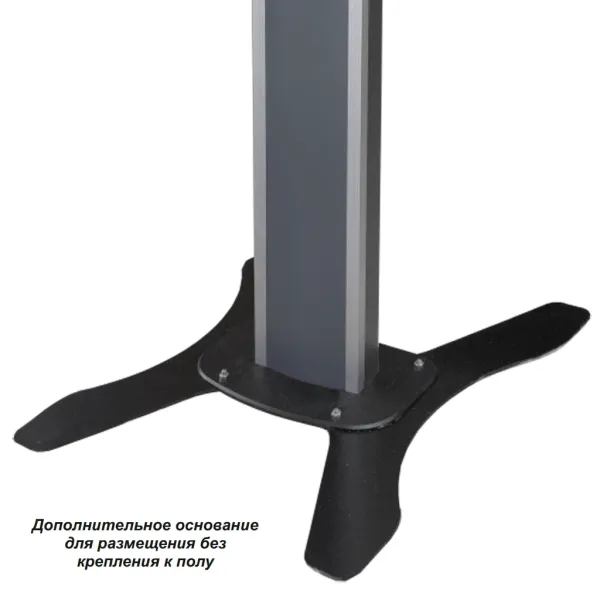

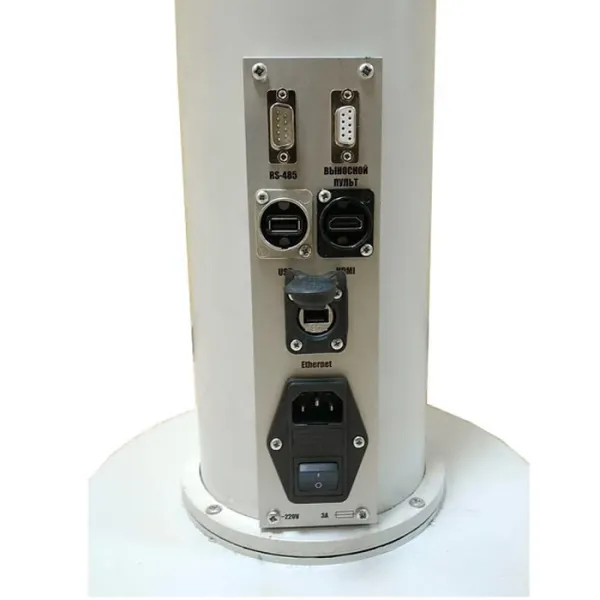

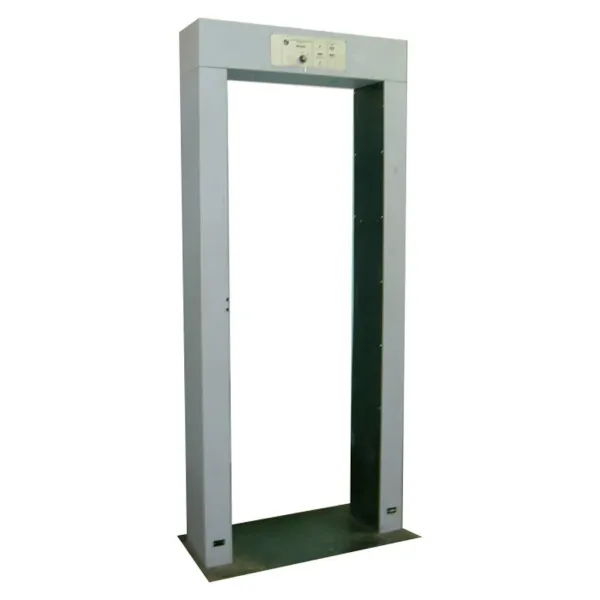

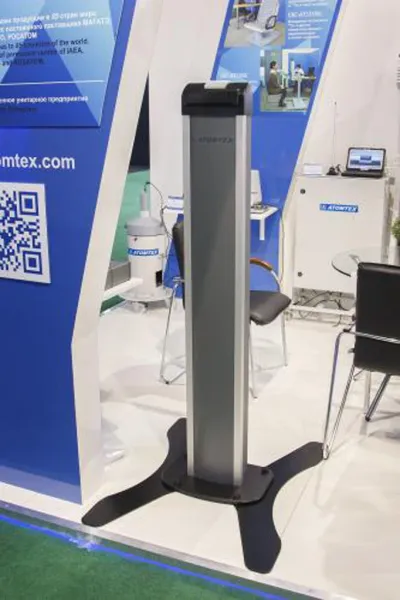

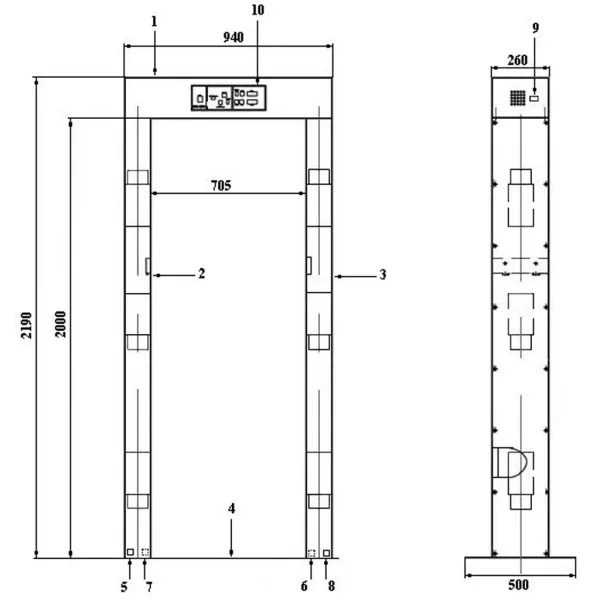

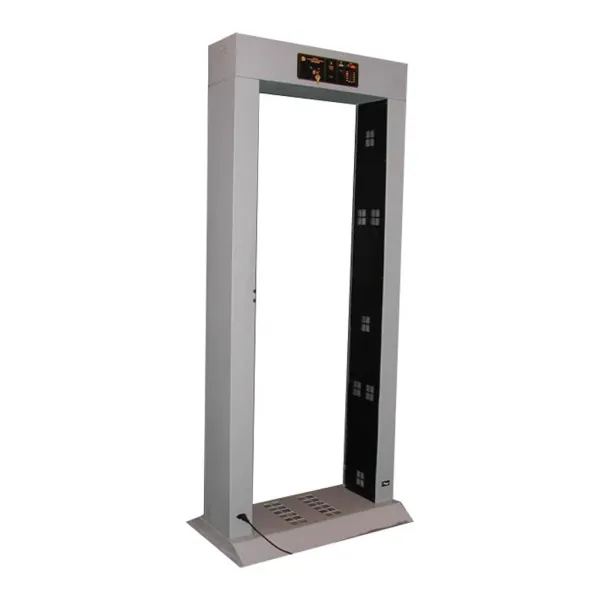

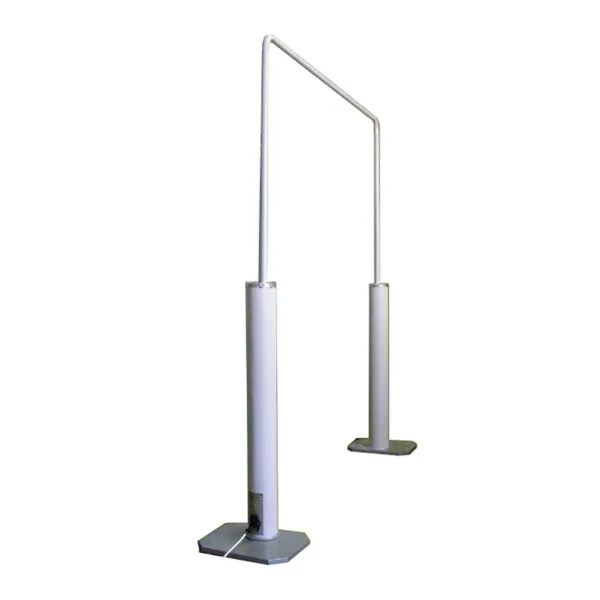

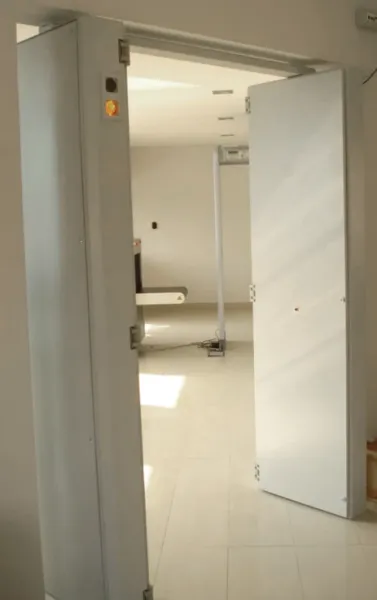

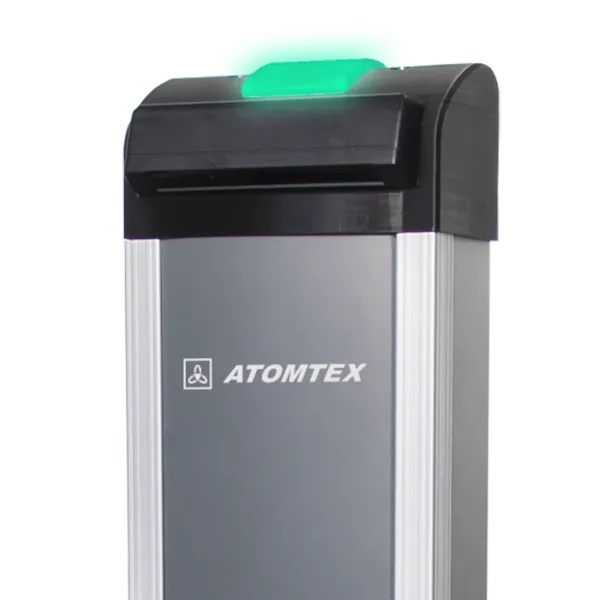

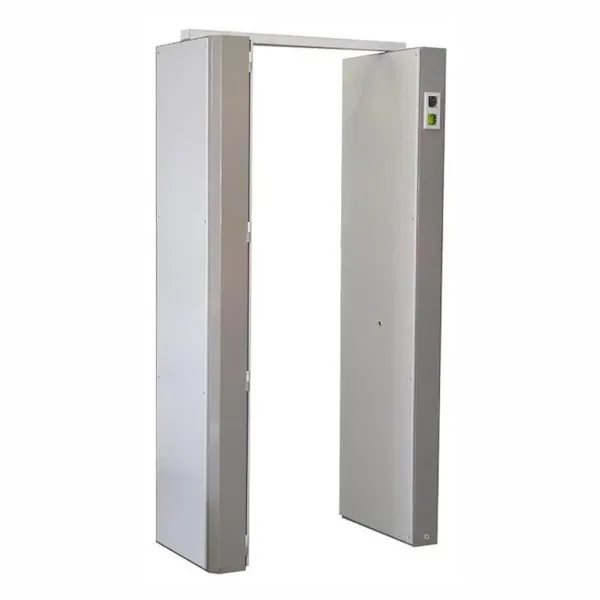

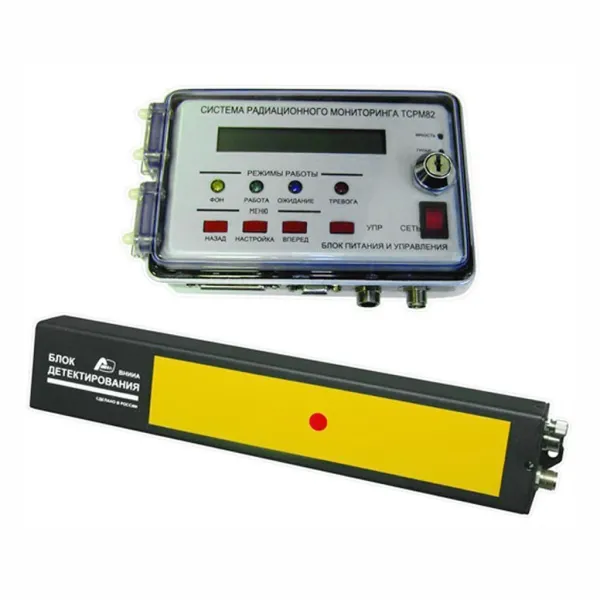

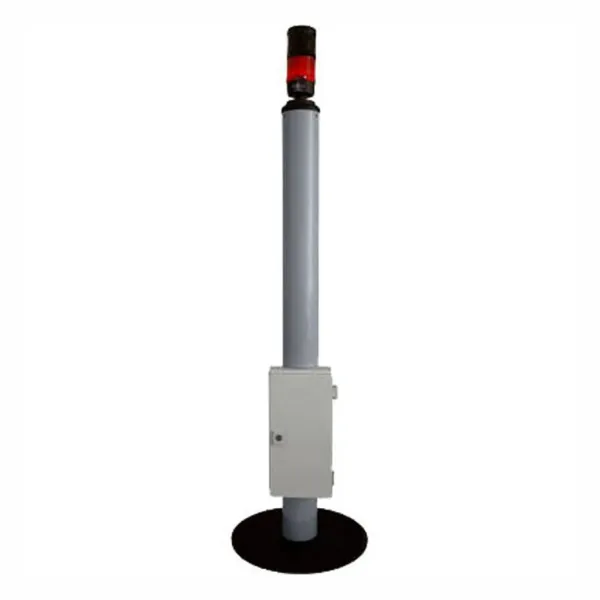

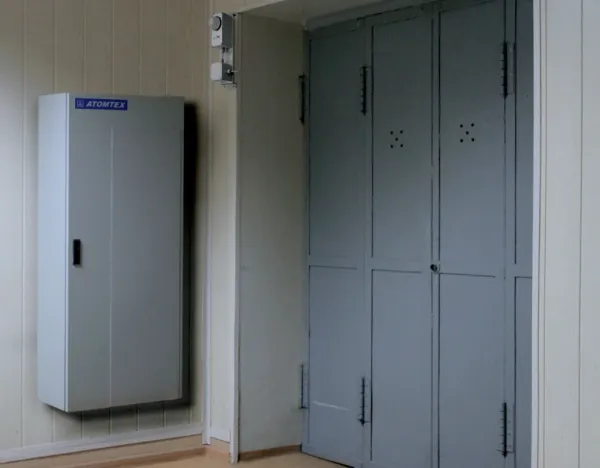

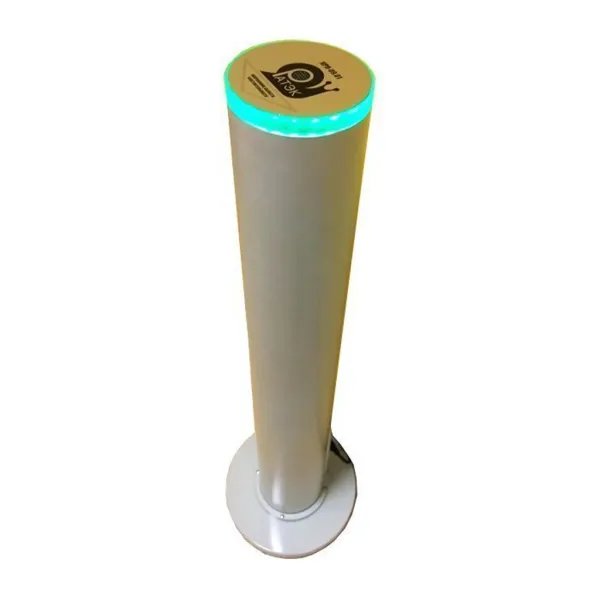

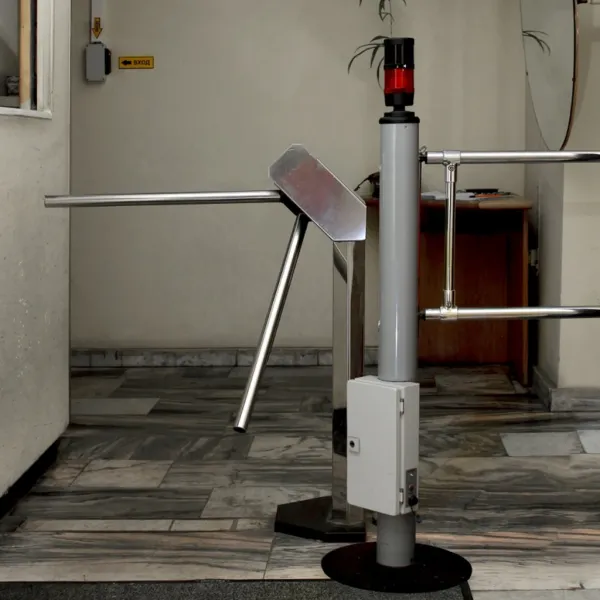

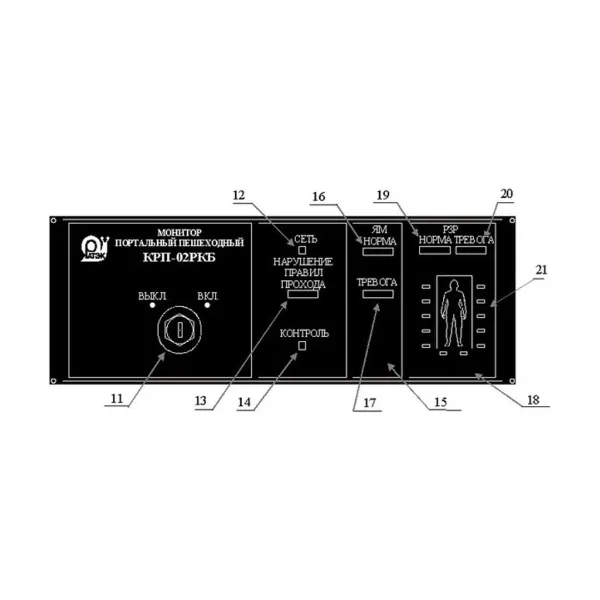

Пешеходный
Стационарный или мобильный монитор для контроля людей при пересечении охраняемой зоны. Обеспечивает непрерывный автоматический анализ гамма- и/или нейтронного излучения, обнаруживает скрытые источники в одежде, багаже и ручной клади. Используется на КПП предприятий, АЭС, лабораторий, промышленных площадок, таможни, режимных пропускных пунктов. Поддерживает адаптацию к фону и высокую пропускную способность.

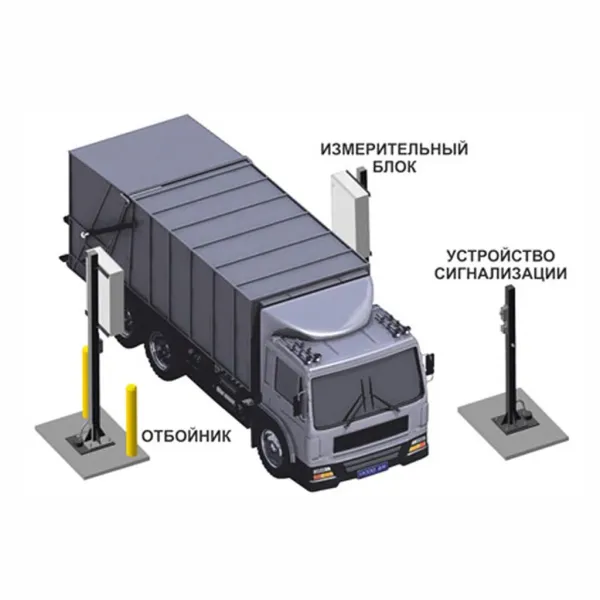

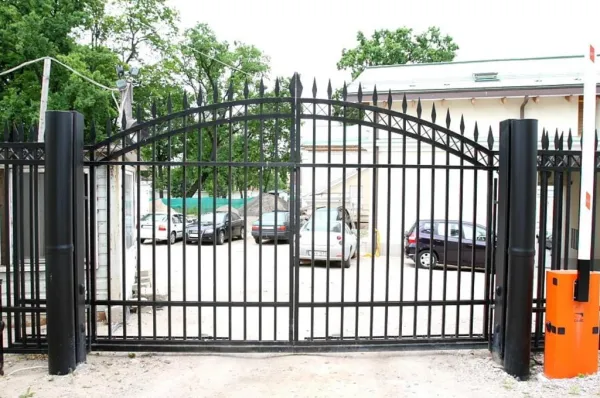

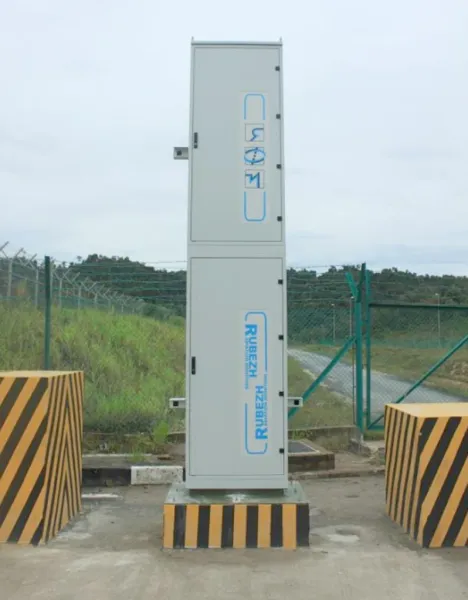

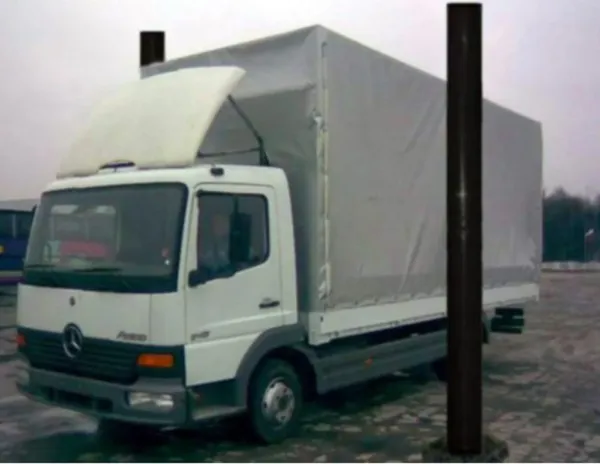

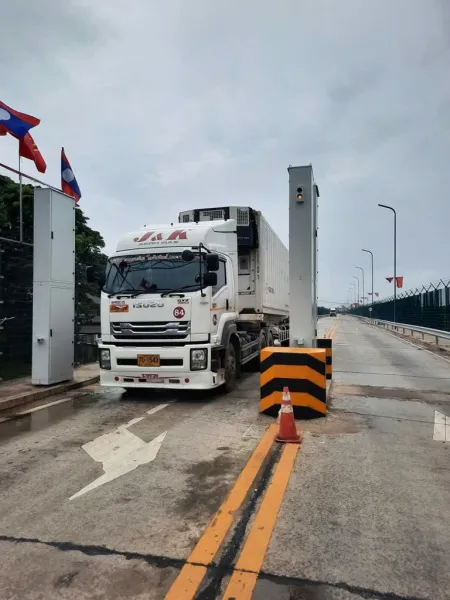

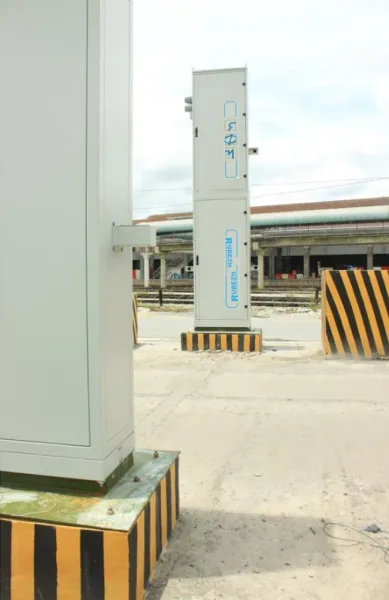

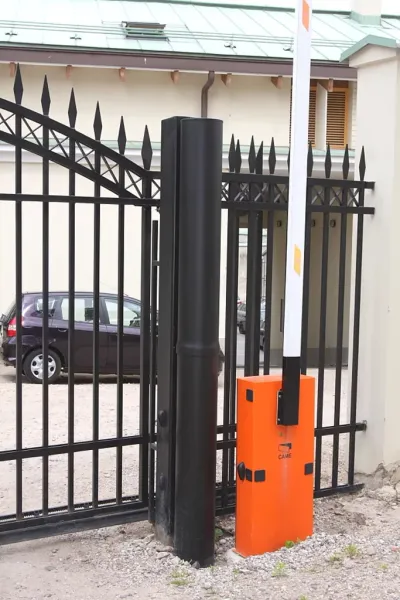

Транспортный

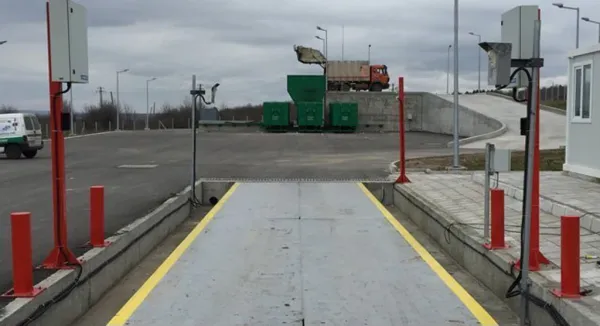

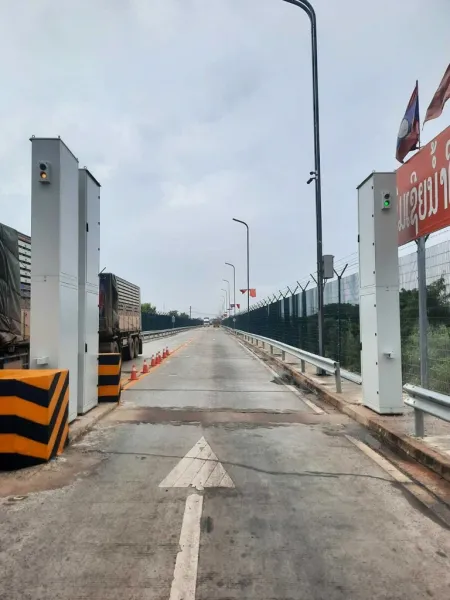

Система радиационного контроля автотранспорта: легкового, грузового, спецтехники. Измеряет гамма-фон и выявляет присутствие источников в кабине, кузове или грузовом отсеке без вскрытия груза. Устанавливается на въезд/выезд с объектов повышенной опасности, промышленных площадок, таможенных терминалов, хранилищ и объектов обращения с радиоактивными материалами. Поддерживает работу в потоке, интеграцию со шлагбаумами и видео.

Для транспортных тележек
Специализированный монитор радиационного контроля для малогабаритных перевозочных средств: банковских тележек, инкассаторских контейнеров, кассет с ценностями, архивных или депозитных модулей. Применяется в банках, депозитариях, хранилищах ценных бумаг, учреждениях с строгим режимом доступа, где исключается перенос радиоактивных материалов через внутреннюю логистику. Обеспечивает высокую чувствительность при малой высоте установки и компактной зоне контроля.

Для воздуха
Монитор для измерения радиационного состояния воздушной среды. Обнаруживает изменение гамма-фона, присутствие аэрозольных радионуклидов или газовых форм радиоактивных веществ. Используется на АЭС, в лабораториях, производственных помещениях, вентиляционных каналах, санитарно-защитных зонах. Применяется для непрерывного контроля выбросов, качества воздуха и раннего обнаружения нештатных выбросов.

Для контейнеров
Система для автоматического радиационного контроля грузовых контейнеров, морских и железнодорожных модулей, закрытых тарных грузов. Работает без вскрытия контейнера, определяя наличие радиоактивных источников, скрытых в грузе. Используется в морских портах, на таможне, в логистических комплексах и терминалах импорта/экспорта, а также на объектах, где требуется исключить провоз запрещённых РВ.

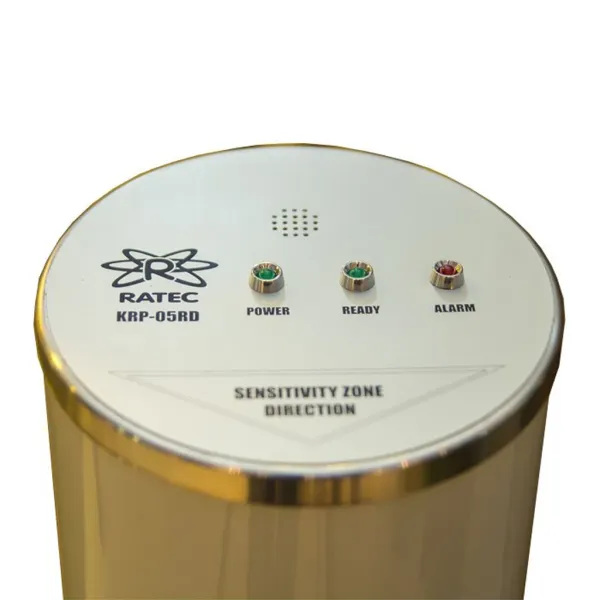

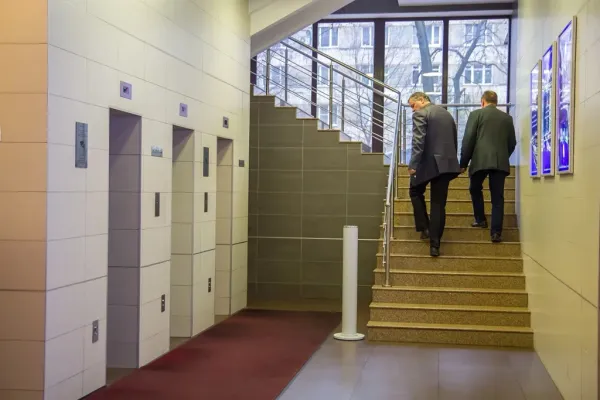

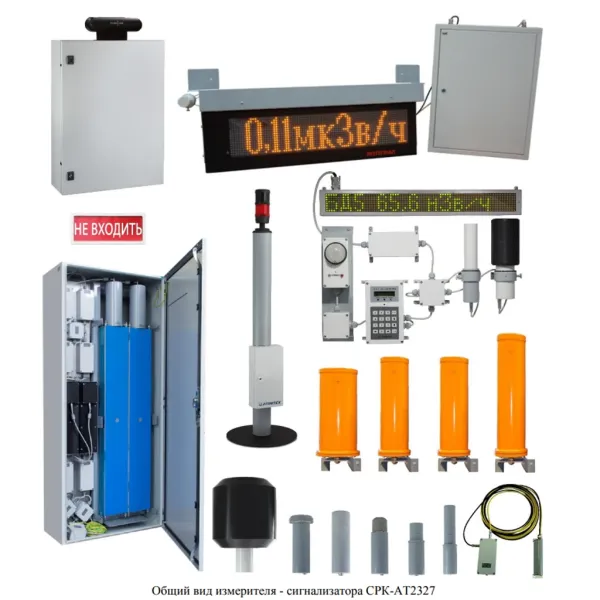

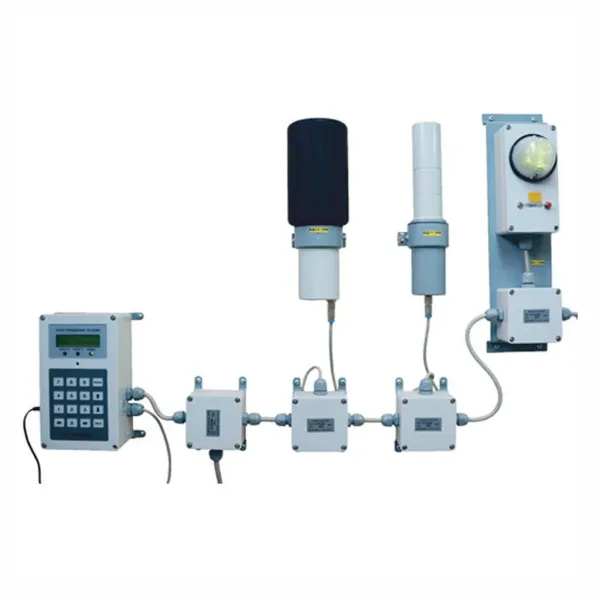

Измеритель-сигнализатор

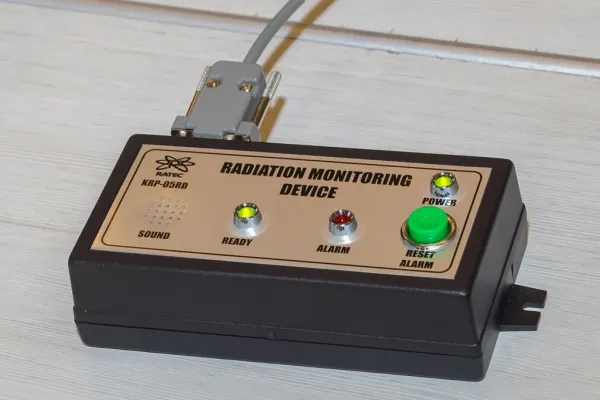

Компактное устройство локального контроля радиационной обстановки. Измеряет мощность дозы и мгновенно подаёт сигнал при превышении порогов. Применяется внутри помещений, на рабочих местах, в технологических зонах, на установках с ИИИ, в лабораториях и санитарных шлюзах. Может использоваться как элемент систем раннего оповещения или как индивидуальный стационарный дозиметр.

BGO
Высокоплотный неорганический сцинтиллятор Bi₄Ge₃O₁₂ с высокой эффективностью поглощения гамма-излучения. Обеспечивает высокий выход света, устойчив к радиационному повреждению и подходит для детектирования средних и высоких энергий гамма-квантов.

CsI(Tl)
Йодистый цезий, активированный талием. Универсальный сцинтилляционный кристалл с хорошей световой отдачей и устойчивостью к вибрациям. Применяется в дозиметрии, спектрометрии и стационарных мониторах.

Газоразрядный / Гейгер-Мюллер
Газоразрядные счётчики, регистрирующие ионизацию в газе при пролёте частицы. Обеспечивают широкий спектр регистрируемых излучений, простую конструкцию и высокую надёжность. Используются в поисковых дозиметрах и мониторах фона.

Ионизационная камера
Газовый детектор, измеряющий ток ионизации, пропорциональный мощности дозы. Характеризуется высокой стабильностью и точностью, подходит для непрерывного стационарного мониторинга радиационной обстановки.

Нейтронный BF3
Детектор тепловых нейтронов на основе газа BF₃, использующий реакцию захвата нейтрона бором-10. Имеет высокую чувствительность, но требует соблюдения требований безопасности из-за токсичности газа.

Нейтронный He-3
Классический детектор тепловых нейтронов на гелии-3 с высокой эффективностью регистрации и низким собственным фоном. Применяется в профессиональных нейтронных мониторах и портальных системах.

Нейтронный сцинтилляционный (Li-6, Li-7, ZnS)
Сцинтилляторы на основе лития или ZnS:Ag, чувствительные к реакциям захвата нейтронов. Обеспечивают высокую чувствительность, низкий вес, возможность модульного построения панелей.

Пластиковый сцинтиллятор
Быстрый органический сцинтиллятор с малым временем отклика. Эффективен для поисковых приборов и портальных мониторов, позволяет создавать большие по объёму чувствительные модули.

Полупроводниковый (HPGe)
Высокоразрешающий германиевый детектор, обеспечивающий точную спектрометрию гамма-излучения. Используется для идентификации радионуклидов. Требует охлаждения (жидкий азот или электрический холодопроизводящий модуль).

СБМ-20
Распространённая гейгеровская трубка, применяемая в дозиметрах и простых радиационных мониторах. Отличается надёжностью, стабильностью и хорошей чувствительностью к бета- и гамма-излучению.

Сцинтилляционный
Обобщённый тип детекторов, преобразующих энергию излучения в световую вспышку. Обеспечивают высокий выход сигнала и позволяют строить детекторы различного объёма и конфигурации.

Сцинтилляционный NaI(Tl)
Классический кристалл NaI(Tl) с высокой световой отдачей и хорошей энергетической чувствительностью. Часто применяется в поисковых комплектах, спектрометрах и стационарных радиационных мониторах.

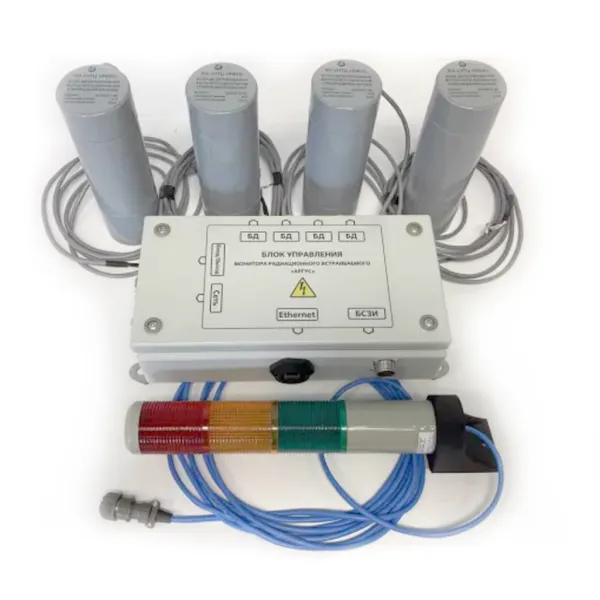

Встраиваемый
Монитор или детектор, предназначенный для установки внутрь существующих конструкций: ворот, турникетов, рам, технологических линий, вентиляционных каналов, банковских проходных или транспортных тоннелей. Обеспечивает скрытую или полуинтегрированную установку, не нарушая архитектуру объекта. Используется там, где требуется постоянный контроль при минимальной видимости оборудования.

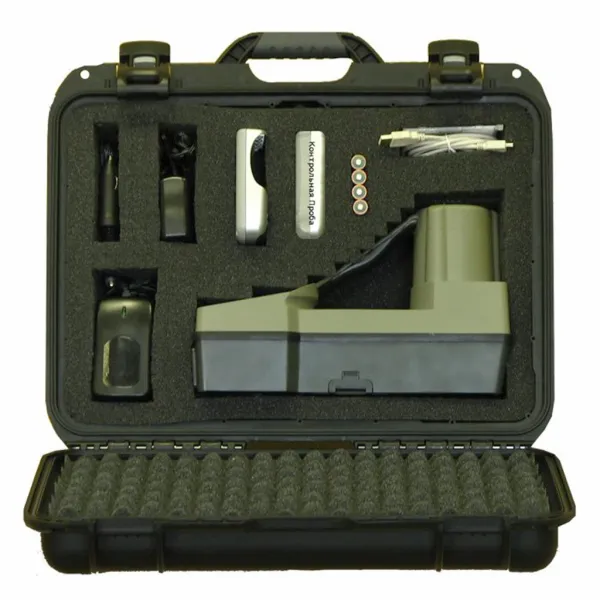

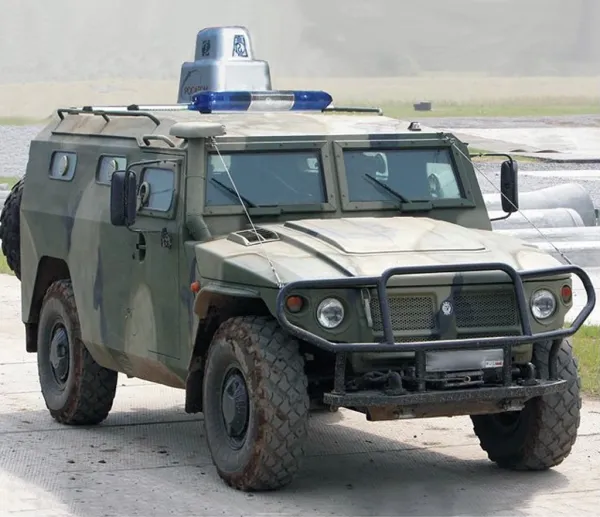

Мобильный
Радиоизмерительная система на колесной, модульной или разборной базе, предназначенная для быстрого развертывания в новых точках контроля. Оснащается транспортировочной платформой или мобильной рамой. Может перемещаться по объекту без демонтажа. Применяется при временных постах охраны, досмотре территории, оперативных мероприятиях и при изменении схем потоков людей/транспорта.

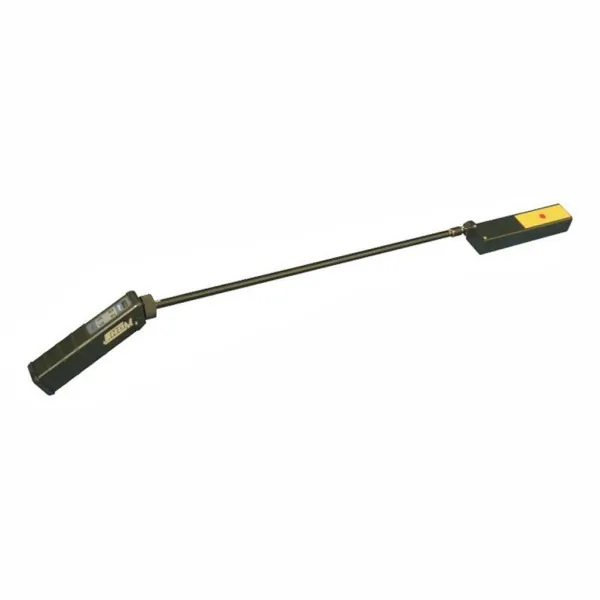

Переносной
Компактный прибор, предназначенный для ручного переноса и работы в различных локациях. Может использоваться как сигнализатор, дозиметр, поисковый прибор или мини-монитор для локальных проверок, обследований помещений, контроля предметов и оперативного анализа. Отличается малым весом, автономным питанием и быстрым вводом в эксплуатацию.

Стационарный
Монитор, устанавливаемый на постоянном месте и работающий в круглосуточном автоматическом режиме. Предназначен для непрерывного контроля радиационной обстановки на КПП, проходных, въездах/выездах транспорта, в помещениях, технологических зонах или санитарных шлюзах. Обеспечивает высокую стабильность измерений, интеграцию с системами безопасности и работу без обслуживания длительное время.

Альфа
Регистрация альфа-частиц с очень малой проникающей способностью. Такие приборы выявляют поверхностное загрязнение, утечки радионуклидов и радиационные следы на предметах и материалах. Требуют открытой или тонкой защитной пластины детектора и используются в лабораториях, на АЭС, в дозиметрических службах и санитарных зонах.

Бета
Обнаружение бета-излучения, имеющего среднюю проникающую способность. Применяется для контроля загрязнения поверхностей, материалов, одежды, оборудования, биологических и технологических образцов. Детекторы чувствительны к бета-частицам с различной энергией, иногда — с частичной чувствительностью к гамма-фону.

Гамма
Регистрация гамма-квантов высокой проникающей способности. Используется в дозиметрии, стационарных и проходных мониторах, транспортных системах контроля, поисковых приборах. Обеспечивает обнаружение скрытых источников, оценку мощности дозы и контроль фона на значительном расстоянии.

Комбинированное
Одновременная регистрация нескольких типов излучения — например, гамма + нейтрон, или альфа + бета + гамма. Такие устройства обеспечивают расширенный контроль, применяются для досмотра, радиационного мониторинга на режимных объектах, в хранилищах, лабораториях, а также для точной классификации радионуклидов по типу излучения.

Нейтронное
Обнаружение нейтронов теплового, промежуточного и/или быстрых диапазонов. Используется в системах контроля ядерных материалов, проходных и транспортных мониторах, на объектах обращения с ОЯТ, в нейтронной радиационной безопасности. Требует специализированных детекторов (He-3, BF₃, Li-6/Li-7, ZnS, пластиковые нейтронные сцинтилляторы).

Метод измерения определяет принцип работы радиационного монитора и то, как прибор обнаруживает, анализирует или передаёт информацию об источниках ионизирующего излучения.

Пороговый монитор
Сравнивает текущий уровень излучения с измеренным фоном и срабатывает при превышении установленного порога. Применяется в стационарных пешеходных и транспортных мониторах, на КПП, въездах/выездах и при контроле персонала и транспорта.

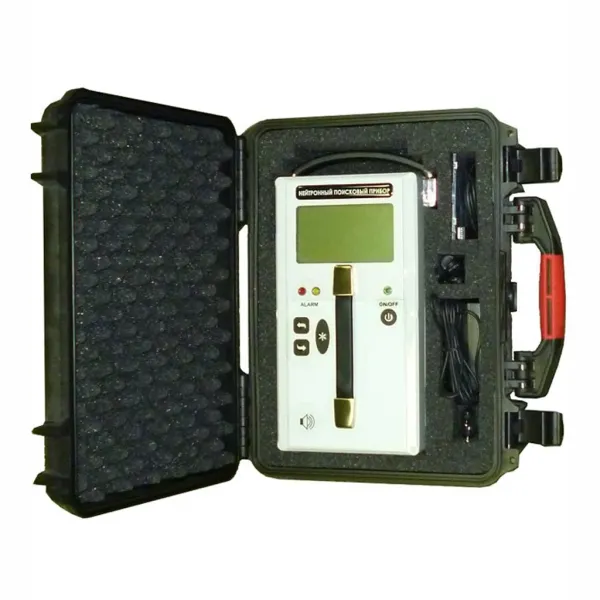

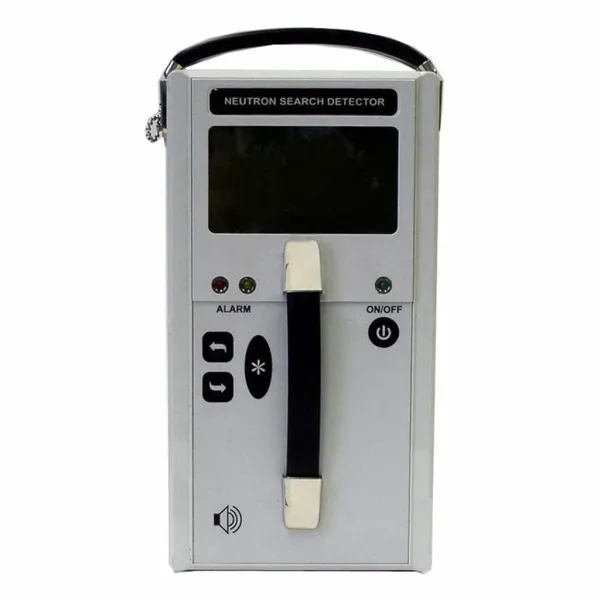

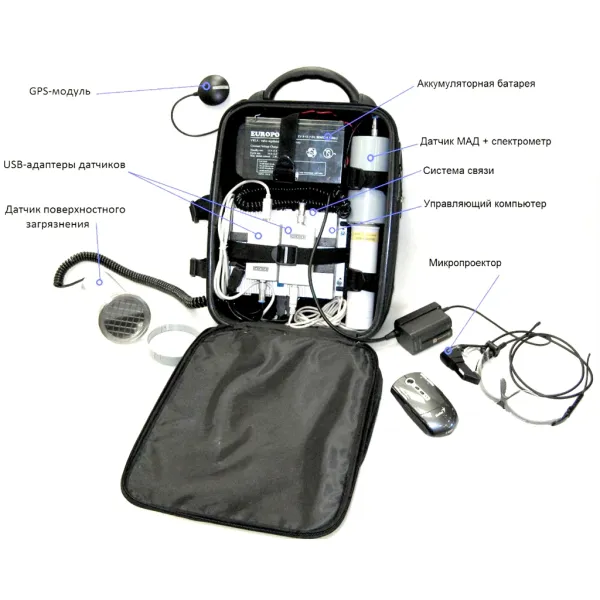

Поисковый / сигнальный
Предназначен для активного поиска источников излучения. Сигнал (звук, индикация) усиливается при приближении к источнику. Такой метод не привязан к фиксированному проходу и не ориентирован на пороговый контроль, а на обследование помещений, транспорта и территории с помощью мобильных и переносных приборов.

Спектрометрический монитор
Выполняет анализ энергетического спектра излучения и позволяет определять тип радионуклида (например, U-235, Cs-137, Co-60 и др.). Используется там, где важна не только фиксация превышения, но и идентификация источника угрозы (службы радиационного контроля, экспертные системы).

Комбинированный гамма/нейтрон
Прибор, который регистрирует как гамма-, так и нейтронное излучение. Применяется для высокочувствительного контроля делящихся материалов, в том числе маскированных и экранированных источников, на ядерных объектах, таможенных постах и ответственных КПП.

Диспетчеризируемый
Монитор, интегрированный в централизованную систему управления или диспетчерский пункт. Помимо измерения излучения, он передаёт данные и тревожные сигналы в АСУ ТП, систему мониторинга радиационной обстановки или ведомственную диспетчерскую. Это характеристика режима работы и передачи данных, а не физического принципа детектирования.

Энергетический диапазон определяет интервал энергий гамма-квантов, в котором детектор способен корректно регистрировать излучение. Значение задаётся в мегаэлектронвольтах (МэВ), где 1 МэВ = 1000 кэВ, и является ключевой характеристикой чувствительности и информативности системы радиационного мониторинга.

Широкий диапазон позволяет уверенно обнаруживать более широкий набор радионуклидов, включая низкоэнергетические источники (например, Am-241, I-125), среднеэнергетические (Cs-137, Co-60), а также высокоэнергетические гамма-кванты, характерные для некоторых промышленных и медицинских изотопов. Нижняя граница определяет способность детектора фиксировать мягкое (низкоэнергетическое) гамма- или рентгеновское излучение, а верхняя показывает предел, при котором сохраняется стабильная регистрация без насыщения и потери линейности.

Для проходных и транспортных мониторов расширенный энергетический диапазон важен для достоверного обнаружения слабых и экранированных источников в упаковке или грузах, а также для устойчивой работы в условиях изменяющегося естественного фона. Для измерительных приборов и сигнализаторов диапазон напрямую связан с точностью определения мощности дозы и возможностью корректно отображать показания в сложных радиационных полях. Значение диапазона также влияет на выбор типа детектора (NaI(Tl), CsI(Tl), BGO, пластиковый сцинтиллятор, полупроводниковый HPGe, газоразрядные трубки), так как каждый из них обладает различной чувствительностью к определённым энергиям.

Таким образом, указанный в характеристиках энергетический диапазон показывает, какие виды и энергии гамма-излучения прибор способен обнаруживать, насколько полно он покрывает спектр возможных радионуклидов и в каких условиях может обеспечивать достоверный контроль

IP (Степени защиты, обеспечиваемые оболочками)

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты IP (International Protection Marking) и двух цифр, с необязательным добавлением конкретизирующей буквы, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Максимальная степень защиты по этой классификации — IP68: то есть пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением.

Первая цифра — защита от проникновения посторонних предметов
Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:
людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.
Если первая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.

Первая классифицирующая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.

При первой классифицирующей цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.

Вторая цифра — защита от проникновения воды
Вторая классифицирующая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая классифицирующая цифра, равная:
1 — указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды;
2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º;
3 — от воды, падающей в виде дождя;
4 — от сплошного обрызгивания;
5 — от водяных струй;
6 — от сильных водяных струй;
7 — от воздействия при временном (непродолжительном) погружении в воду;
8 — от воздействия при длительном погружении в воду;
9 — в условиях высокотемпературной мойки даже при высоком давлении воды.
