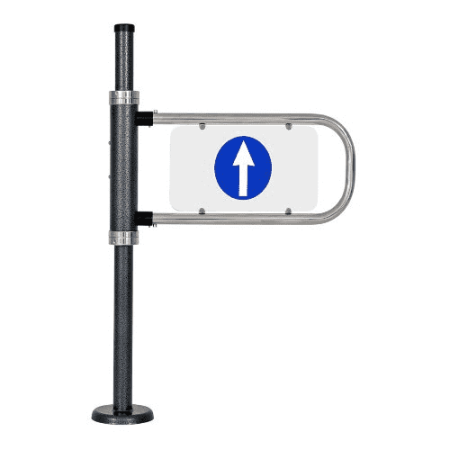

Калитка механическая Ростов-Дон К21 левая (без дуги).

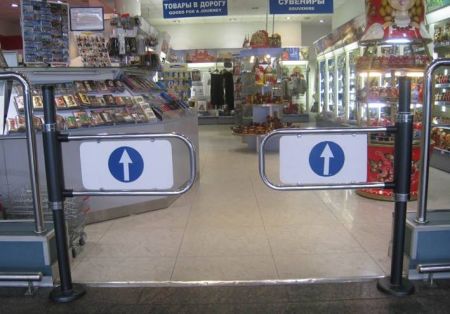

Калитки К21 класса "Люкс" предназначены для формирования потоков людей в супермаркетах, на проходных предприятий, организаций и государственных органов, аттракционах, музеях и др.
Калитки К21пр, К21лв – односторонние:
– правые, поворот дуги возможен по часовой стрелке при виде сверху
– левые, поворот дуги возможен против часовой стрелки при виде сверху)
При попытке пройти в обратном направлении они представляют собой преграду. На пластиковой вставке односторонних калиток с одной стороны изображена стрелка, с другой стороны - знак запрета.
Калитки К22 – двухсторонние:
- обеспечивают пропуск в любом из двух направлений ("вход" и "выход").
По условиям применения калитки соответствуют группе УХЛ 4.2 по ГОСТ 15150-69. Калитки предназначены для эксплуатации внутри помещения при температуре от +1°С до +50°С. Калитки из нержавеющей стали (К22-Нерж, К21лв-Нерж, К21пр-Нерж) предназначены для эксплуатации вне помещений под навесом при температуре от -30°С до +50°С.
Преимуществами калиток серии К2 являются:
• Классический изящный дизайн
• Высокая долговечность благодаря встроенному гидродоводчику
• Плавность и бесшумность работы
• Корпус калитки изготовлен из стали, окрашенной порошковым методом в любой цвет по RAL (стандартный цвет – «серебряный антик»), преграждающая дуга - из хромированной или нержавеющей стали
• Может комплектоваться ограждениями, выполненными с ней в едином дизайне и стыкуемыми со стойкой калитки
• Могут иметь механическую блокировку дуги
Характеристики:
• Габаритные размеры калитки (ширина×длина× высота):
- без дуги: 190×190×1090 мм
- с дугой 660 мм: 815×190×1090 мм
• Ширина перекрываемого прохода (для дуги 660 мм): 815мм
• Масса калитки, кг: 23
• Время закрытия: 3-4с
• Допустимые статические усилия на середине преграждающей дуги, не более: 60 кгс
• Срок эксплуатации, не менее: 8 лет
*для стандартной дуги 660 мм
Устройство и принцип работы

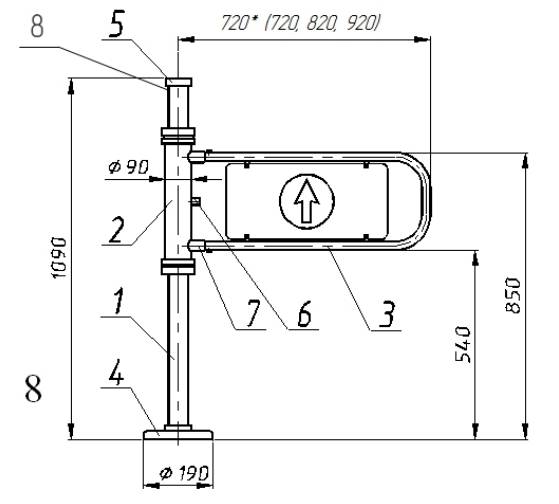

Калитка состоит из стойки 1, на которой смонтирован поворотный механизм 2. С поворотным механизмом соединена дуга 3, которая служит для перекрытия прохода. В нижней части стойки 1 расположен кожух 4, под которым находится фланец для крепления калитки к полу. Вверху стойка закрыта крышкой 5.
Дуга 3 вращается вместе с поворотным механизмом 2 вокруг вертикальной оси стойки 1 и под действием пружины устанавливается в положение перекрытия прохода.
Гидродоводчик обеспечивает плавное движение дуги.
В качестве дополнительной опции для фиксирования дуги калитки в закрытом или открытом положении устанавливается замок-стопор поз. 6 (возможны два исполнения: английский замок или стопор-штырь) на поворотном механизме со стороны дуги.

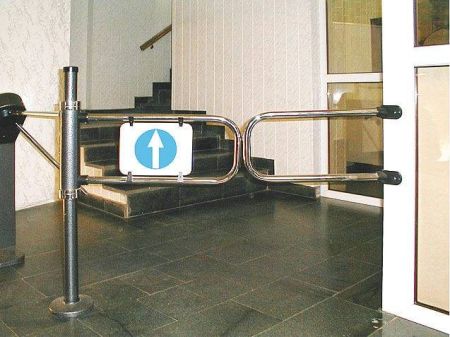

Калитка может быть состыкована с ограждением с помощью разрезных колец, которые одеваются на стойку калитки и стягиваются винтами. Верхняя горизонтальная перемычка стыкуется с калиткой на стандартной высоте ограждений «Ростов-Дон» (965 мм). Нижняя горизонтальная перемычка подсоединяется к калитке на нестандартной высоте 425 мм, поэтому для нее нужна нестандартная стойка, изготавливаемая под заказ. Разрезное кольцо допускает подсоединение только одной перемычки.
Подготовка к работе и порядок установки
Распакуйте калитку, проверьте ее комплектность.

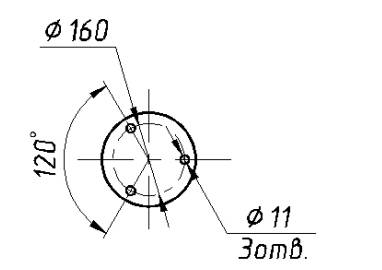

Сделайте разметку в полу под крепежные (анкерные) болты по отверстиям во фланце, установив калитку на ее рабочее место. Подготовьте и закрепите крепежные (анкерные) болты.
Установите стойку калитки, с помощью отвеса убедитесь в вертикальности положении стойки. Отклонение калитки от вертикали должно быть не более 5 мм.
Установите на место дугу 3. Для этого наденьте дугу на специальные пальцы, закройте место соединения декоративными втулками 7, зафиксируйте дугу винтами М8 шестигранным ключом №6 и декоративные втулки установочными винтами. Для регулировки скорости возврата дуги нужно ослабить винт 8, снять крышку 5 и отрегулировать натяжение пружины.
После завершения монтажа калитка готова к работе.
Правила эксплуатации
При эксплуатации не допускается:
- использование абразивных и химически активных веществ (в том числе ацетона, бензина, растворителей, хлорсодержащих и кислотосодержащих моющих веществ) для очистки наружных поверхностей калитки; для ухода за калиткой
- перемещение через зону прохода калитки предметов, превышающих ширину проема прохода; рекомендуется периодически протирать наружные поверхности из хромированной и нержавеющей стали полиролем для хрома;
- прикладывание к преграждающим дугам усилий, превышающих паспортное значение.
Комплект поставки:
• Стойка калитки - 1 шт.
• Паспорт. Руководство по эксплуатации - 1 шт.
Дуга с декоративной вставкой (створка) поставляется отдельно.
-
Бренд Ростов-Дон Артикул 0039-01 Исполнение Для помещений Тип калитки Механическая Направление поворота Левое Вид калитки Полуростовая Материал Окрашенная сталь Габариты 815×190×1090 мм Ширина перекрываемого прохода 815 мм Вес 23 кг Рабочая температура от +1°C до +40°C Средний срок службы Не менее 8 лет Гарантия 2 года Страна производства Россия
