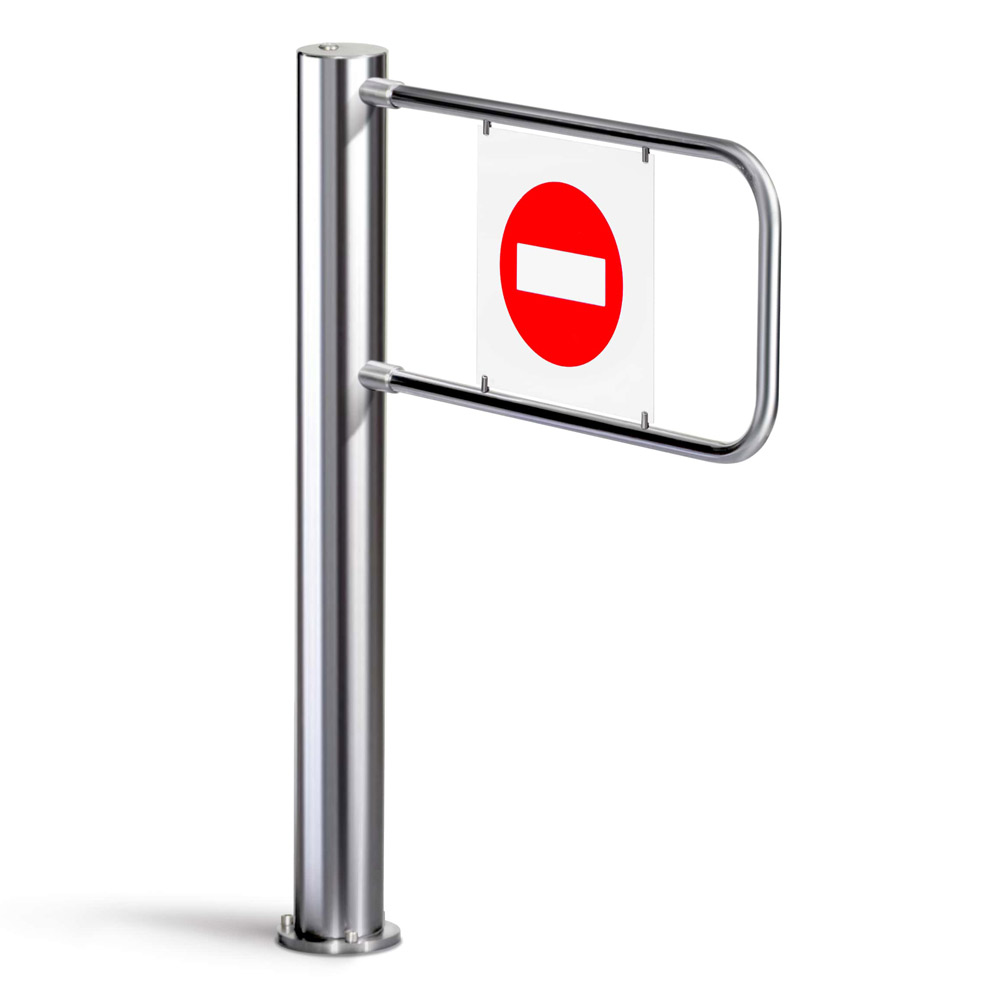

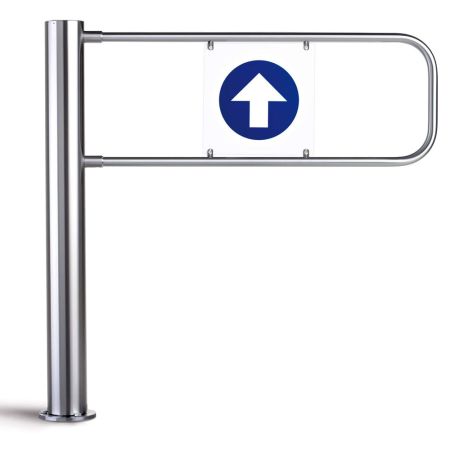

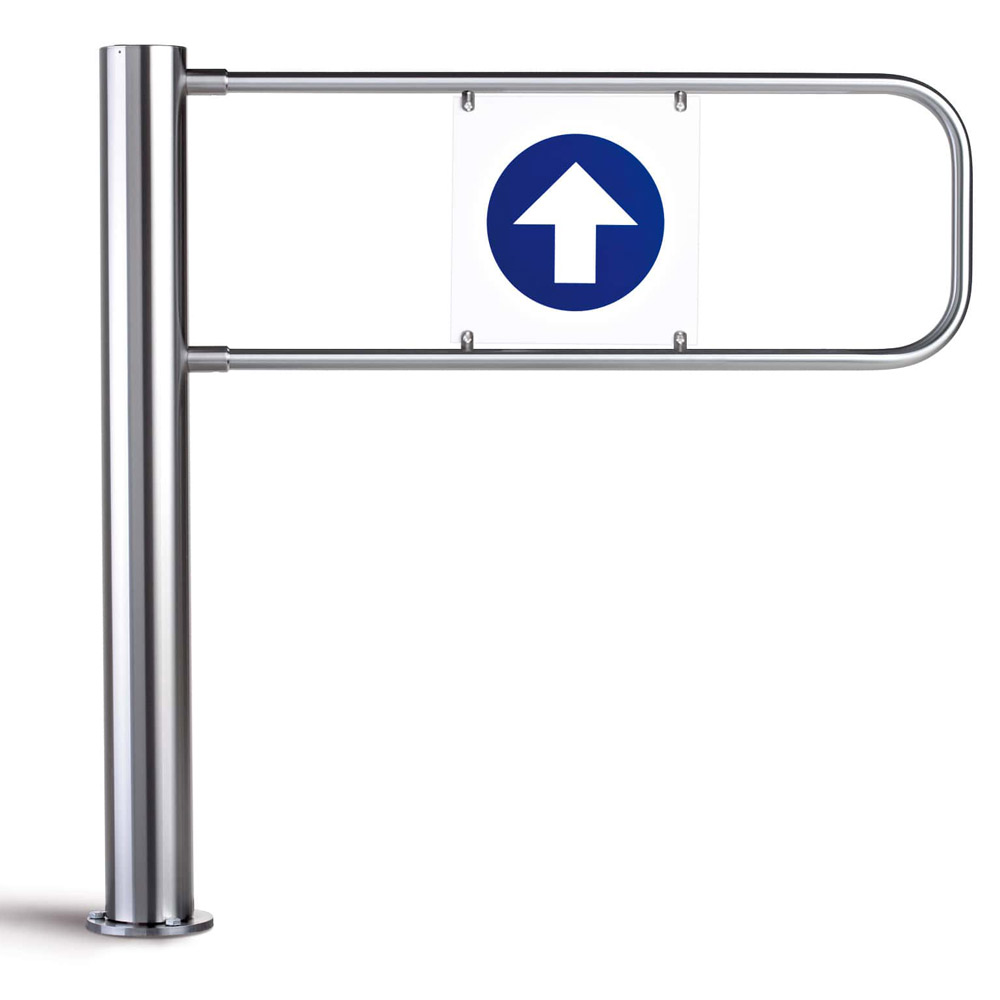

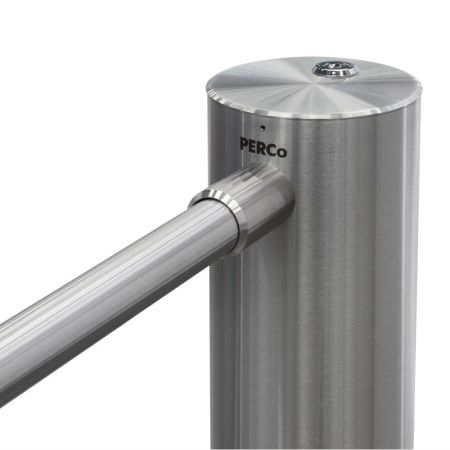

Калитка автоматическая PERCo WMD-05S (Створка 650 мм)

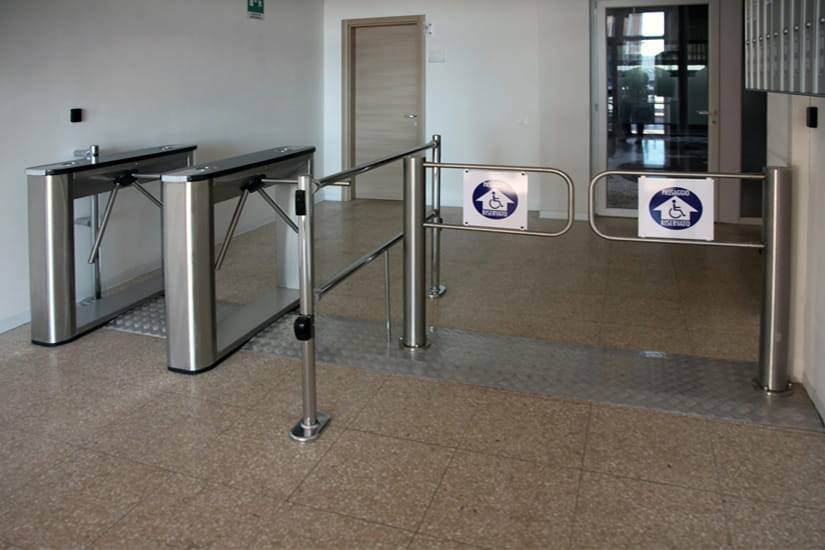

Автоматические электромеханические калитки PERCo-WMD-05S предназначены для организации VIP-проходов, проездов для инвалидных колясок, транспортировки габаритных грузов и т.п. В калитке предусмотрена возможность установки створок различной длины (650 мм, 900 мм или 1100 мм).

В конструкции калитки PERCo-WMD-05S используется новый привод со встроенным высокоточным датчиком положения (энкодером). Точное определение положения створки позволяет обеспечить синхронную работу от одного управляющего сигнала двух калиток установленных вместе.
Вход аварийной разблокировки FireAlarm позволяет подключать внешнее устройство, по команде от которого калитка будет разблокирована для свободного прохода в любом направлении.

Управление калиткой PERCo-WMD-05S возможно как автономно от пульта управления или устройства радиоуправления, так и от системы контроля доступа.

Калитка автоматически распахивается в направлении разрешенного прохода по сигналу от оптических датчиков, системы контроля доступа или пульта управления. После прохода человека створка калитки автоматически возвращается в исходное положение. Для провоза габаритных грузов и проезда инвалидных колясок предусмотрена фиксация створки в открытом положении.

При отключении сетевого питания встроенный в блок управления резервный источник питания обеспечивает бесперебойную работу калитки в течение 1,5ч. (или 1200 проходов).

Электромеханичская калитка является нормально закрытым устройством (при отключении всех источников питания закрытая калитка остается закрытой).
В калитку встроен замок механической разблокировки, позволяющий в случае необходимости, с помощью ключа разблокировать калитку – створку можно свободно повернуть в любую сторону и оставить в открытом состоянии.

При необходимости калитки могут комплектоваться ограждениями, выполненными с ними в едином дизайне.

Стойка калитки по устойчивости к воздействию климатических факторов внешней среды соответствует категории О4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями).
Эксплуатация стойки калитки разрешается при температуре окружающего воздуха от +1°С до +55°С и относительной влажности воздуха до 70% при +27°С.
Блок управления по устойчивости к воздействию климатических факторов внешней среды соответствует категории УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями).
Эксплуатация блока управления разрешается при температуре окружающего воздуха от +1°С до +55С и относительной влажности воздуха до 60% при температуре +20С.

Комплект поставки
• Стойка калитки: 1 шт.
• Створка с комплектом держателей и заполнением: 1 шт.
• Блок управления PERCo-CU-05.2 с сетевым кабелем (длина 1,5 м): 1 шт.
• Кабель управления (длина 12 м): 1 шт.
• Кабель питания (длина 12 м) : 1 шт.
• Пульт дистанционного управления с кабелем не менее 6,6 м: 1 шт.
• Ключ замка механической разблокировки: 2 шт.
• Комплект ЗИП: 1 шт.
• Сборочно-монтажные принадлежности: 1 компл.
• Эксплуатационная документация

Видеообзор электромеханической калитки PERCo WMD-05S
Основные особенности
• Калитка может работать как автономно, от ПДУ или устройства РУ, так и под управлением СКУД.
• Под управлением СКУД калитка может работать в импульсном или в потенциальном режиме управления.
• На стойку калитки от блока управления подается безопасное для человека напряжение питания – не более 28 В.
• Калитка имеет низкое энергопотребление – не более 60 Вт.
• Бесперебойную работу калитки при отключении сетевого питания в течение 1,5 ч (или 1200 проходов) обеспечивает внутренний РИП, находящийся в блоке управления и состоящий из двух герметичных свинцово-кислотных аккумуляторов 12 В. При включении сетевого питания эти аккумуляторы автоматически подзаряжаются, при отключении питания калитка автоматически переходит на работу от аккумуляторов.
• Калитка является нормально закрытым устройством (при отключении всех источников питания закрытая калитка остается закрытой).
• В калитке установлен электропривод вращения с энкодером, позволяющий корректно фиксировать факт открытия при использовании калитки в составе СКУД.
• В калитку встроен замок механической разблокировки, позволяющий в случае необходимости с помощью ключа разблокировать калитку (обеспечить свободный поворот створки).
• В калитке предусмотрена возможность установки створок различной длины: 650, 900 или 1100 мм.
• В блоке управления калитки предусмотрена возможность подключения устройства, подающего сигнал аварийной разблокировки.
• Внешние детали калитки (кроме заполнения и кронштейна) выполнены из шлифованной нержавеющей стали.

Характеристики:
• Напряжение сети переменного тока, В: 220 ± 22
• Частота переменного тока, Гц: 50 ± 1
• Мощность, потребляемая калиткой от сети, Вт: не более 60
• Напряжение питания калитки от внешнего ИП постоянного тока, В: от 22 до 28
• Пропускная способность при однократном проходе, проходов/мин: 12
• Ширина зоны прохода, мм: со створкой PERCo-AG-650 (650 мм) : 700
- со створкой PERCo-AG-900 (900 мм):  950
- со створкой PERCo-AG-1100 (1100 мм):  1150
• Время работы от внутреннего РИП, ч: не менее 1,5
• Число проходов при работе от внутреннего РИП: не менее 1200
• Средняя наработка на отказ, проходов: не менее 500000
• Средний срок службы, лет: не менее 8
• Габаритные размеры (длина × ширина × высота), мм:
- калитки со створкой PERCo-AG-650: 773×145×1012
- калитки со створкой PERCo-AG-900: 1023×145×1012
- калитки со створкой PERCo-AG-1100: 1223×145×1012
- БУ: 295×290×76
• Класс защиты от поражения электрическим током:
- стойки калитки: III по ГОСТ Р МЭК335-1-94
- БУ: I по ГОСТ Р МЭК335-1-94
• Степень защиты:
- стойки калитки: IP41 по EN 60529
- БУ: IP40 по EN 60529
• Масса (нетто), кг
- калитки: не более 25
- створки PERCo-AG-650: не более 3
- створки PERCo-AG-900: не более 4
- створки PERCo-AG-1100: не более 4
- БУ: не более 10
Внимание! Питание блока управления PERCo-CU-05.2 может осуществляться как от сети переменного тока 220В/50Гц, так и от внешнего источника питания 24В постоянного тока (через разъем Bat=24V блока управления). Внешний источник питания в стандартный комплект поставки не входит и приобретается покупателем самостоятельно. Требования к источнику питания – номинальное напряжение постоянного тока 24В, ток – не менее 2,5А.


Устройство калитки
Калитка состоит из стойки поворотной (1), неподвижной стойки с фланцем (2), а также створки (3) с заполнением (4). На створке с помощью держателей (15) установлено заполнение створки (4). На крышке (5) стойки поворотной (1) находится замок механической разблокировки (6), предназначенный для разблокировки калитки в экстренных ситуациях с помощью ключа (7). Стойка калитки крепится фланцем к полу болтами М10×70 с внутренним шестигранником.
Внутри стойки калитки расположены узлы, обеспечивающие ее функционирование: электропривод вращения, электромагнитный стопорный узел, подшипниковые узлы, силовой модуль, управляющий электроприводом и транслирующий сигналы датчиков и энкодера, блок кабельных разъемов (16).
В состав калитки входит БУ (8), соединенный со стойкой калитки кабелями питания (11) и управления (10), с подключенным к нему ПДУ (9).

Устройство ПДУ
ПДУ (9) выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС пластика и предназначен для задания и индикации режимов работы при ручном управлении калиткой. ПДУ (9) подключается к БУ (8) гибким многожильным кабелем (12) через кабельный ввод в нижней панели БУ.
На лицевой панели корпуса ПДУ расположены три кнопки для задания режимов работы калитки. Над кнопками расположены индикаторы. Средняя кнопка (далее – кнопка STOP) предназначена для переключения калитки в режим работы «Запрет прохода». Левая и правая кнопки предназначены для открывания калитки в выбранном направлении. ПДУ снабжен зуммером для формирования звуковых сигналов.
При необходимости изменить ориентацию кнопок ПДУ относительно направления раскрытия створки калитки нужно поменять между собой подключение проводов кабеля ПДУ к контактам 1 и 3 клеммной колодки X3, а также к контактам 1 и 3 клеммной колодки X4 в БУ.
Внимание! Все переключения в блоке управления производить только при выключенном питании (выключатели «Power» и «Battery» в положение «0», и отсоединенном от сети сетевом кабеле.

Управление калиткой
Управление калиткой может осуществляться:
• оператором с помощью ПДУ или устройства РУ;
• контроллером СКУД.

Управление с помощью ПДУ или устройства РУ
С помощью ПДУ можно задавать следующие режимы работы калитки:
• «Запрет прохода»;
• «Однократный проход в заданном направлении»;
• «Свободный проход». Для режима «Однократного прохода в заданном направлении» предусмотрена возможность изменения времени ожидания прохода установкой перемычек на модуле процессорном. Управление калиткой с помощью устройства РУ аналогично управлению от ПДУ. Инструкция по работе с устройством РУ прилагается в комплекте РУ.

Управление калиткой от СКУД
Подключение СКУД производится к разъему «ACS» блока управления. Назначение контактов разъема «ACS» блока управления показано на рис. 6. Разъем СКУД прилагается в комплекте ЗИП. При управлении от СКУД возможны два варианта управления калиткой:
• Импульсный. Задание режимов прохода осуществляется подачей входного сигнала низкого уровня или замыканием контактов «RIGHT», «STOP», «LEFT» с контактом «GND» (ОБЩИЙ) разъема «ACS». При этом длительность сигнала управления должна быть не менее 100 мс.
• Потенциальный. Задание режимов прохода осуществляется подачей входного сигнала низкого уровня или замыканием контактов «RIGHT» и «LEFT» с контактом «GND» (ОБЩИЙ). При этом отмена заданного режима прохода происходит при снятии сигнала низкого уровня или при размыкании контактов «RIGHT», «LEFT» и «GND» разъема «ACS». Контакт «STOP» разъема «ACS» не используется.

Вариант управления выбирается установкой перемычки на разъеме Х5 на плате модуля процессорного. При поставке установлен импульсный вариант управления калиткой. Управляющим элементом в СКУД могут быть нормально разомкнутый контакт реле или схема с открытым коллекторным выходом и следующими характеристиками сигналов:
• напряжение на разомкнутом контакте, В: .5±0,5;
• напряжение на замкнутом контакте (низкого уровня), В: не более 0,8;
• ток через замкнутый контакт, мА: не более 1,5.
При задании режима прохода створка (3) поворачивается в заданном направлении. Контроль скорости и направления поворота створки калитки осуществляется по сигналам энкодера электропривода.

Монтаж калитки
При монтаже калитки соблюдайте меры безопасности.
Внимание! Предприятие-изготовитель не несет ответственности за ущерб, нанесенный в результате неправильного монтажа, и отклоняет любые претензии, если монтаж выполнен не в соответствии с указаниями, приводимыми в настоящем руководстве.

Особенности монтажа
• Калитку рекомендуется устанавливать на прочные и ровные бетонные (не ниже марки 400, группа прочности В22,5), каменные и т.п. основания, имеющие толщину не менее 150 мм.
• Перед установкой основание необходимо выровнять таким образом, чтобы все точки крепления стойки с фланцем лежали в одной горизонтальной плоскости.
• При установке на недостаточно прочное основание следует применять закладной элемент (450×450×200 мм).
• Разметку установочных отверстий следует производить строго по прилагаемой схеме), рекомендации даны с учетом комплектации калитки анкерами фирмы «SORMAT» для прочных бетонных полов.
• При монтаже следует контролировать вертикальность установки стойки калитки с помощью уровня.

Порядок монтажа
1. Распакуйте транспортировочный ящик, проверьте комплектность поставки согласно разделу комплектности в паспорте на калитку.
2. Выполните на полу разметку для монтажа калитки и разметку кабельных каналов для прокладки кабеля управления (10), кабеля питания (11). Подготовьте в полу кабельный канал и отверстия для анкеров для крепления стойки калитки. Вставьте гильзы анкеров на всю глубину подготовленных отверстий. К стойке калитки от блока управления подведите по кабельному каналу кабель управления (10) и кабель питания (11).

3. Извлеките из стойки с фланцем (2) блок кабельных разъемов (16), установленный на пружинных фиксаторах. Подключите к блоку кабельных разъемов кабель управления и кабель питания. После подключения разъемов установите блок кабельных разъемов (16) в стойку с фланцем (2) на высоту, обеспечивающую дальнейший монтаж.
4. Установите стойку калитки фланцем на гильзы анкеров. Добейтесь вертикального положения стойки калитки (допускается использовать монтажные прокладки). Стойка калитки имеет значительную массу, придерживайте ее, не допускайте падения. Закрепите фланец тремя болтами М10×70 с внутренним шестигранником в соответствии с рис. 2.
5. Извлеките из коробки створку (3). Установите ее на поворотную стойку (1) в патрубки (14). Через отверстия в патрубках (14) затяните установочные винты крепления створки ключом шестигранным S5. Убедитесь, что створка (3) надежно закреплена.
6. Проверьте свободный поворот створки калитки. Для этого разблокируйте ключом (7) замок механической разблокировки (6). Створка калитки должна поворачиваться рукой в обе стороны легко и равномерно. После проверки установите створку в исходное положение и заблокируйте вращение калитки ключом.
7. Выполните разметку отверстий для крепления БУ (8) на стене согласно рис. 9 Просверлите отверстия и установите в них пластмассовые дюбели из комплекта монтажных частей. Ввернув два верхних шурупа, повесьте на них блок управления (8) и зафиксируйте его нижним шурупом, который защищает блок от случайного сдергивания.
8. Установите блок управления (8) так, чтобы обеспечивался удобный доступ к выключателю сетевого питания «Power». Блок управления (8) должен располагаться на стене вертикально разъемами вниз, сетевой шнур (13) должен свободно доставать до розетки.
9. Подключите к блоку управления (8) кабели (10-12) следующим образом:
• кабель управления (10) к разъему «Control»;
• кабель питания (11) к разъему «DC=24V»;
• кабель ПДУ (12) протяните через предназначенный для него кабельный ввод внутрь блока управления и подключите к клеммным колодкам Х3 и Х4 модуля процессорного.
10.Установите выключатели «Power» и «Battery» на блоке управления в положение «O».
11.Подключите устройство, подающее сигнал аварийной разблокировки для чего: протяните кабель через кабельный ввод «ALARM» внутрь блока управления, снимите перемычку с клеммной колодки X14 модуля процессорного и подключите кабель в соответствии.
12.Подключение ДКЗП и сирены к блоку управления производится согласно рис. 5. Установка – в соответствии с планировкой Вашей проходной.
13.Рекомендуется устанавливать ДКЗП на неподвижном ограждении, либо на кабине охранника, при этом сирену можно установить в кабине охранника рядом с блоком управления. Дополнительные консультации можно получить в сервисных центрах PERCo. Список сервисных центров приведен в Паспорте на изделие.
14.На процессорном модуле на разъемах X5, X6, X13 установите перемычки в необходимые положения.
15.После завершения монтажа необходимо тщательно проверить путем визуального осмотра целостность всех кабелей, правильность всех подключений и подготовить калитку к первому включению, освободив проход.

Эксплуатация калитки
При эксплуатации калитки соблюдайте меры безопасности, указанные в разд.
Запрещается!
• Перемещать через зону прохода предметы, размер которых превышает ширину проема прохода.
• Производить рывки и удары по составным частям калитки.
• Разбирать и регулировать узлы, обеспечивающие работу калитки.
• Использовать при чистке изделия вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.

Включение калитки
При включении калитки придерживайтесь следующей последовательности действий:
1. Убедитесь в правильности всех подключений и исправности сетевого кабеля.
2. Убедитесь, что выключатели «Power» и «Battery» на БУ (8) находятся в положение «О».
3. Установите в держатель на нижней панели БУ предохранитель «Bat/2A», который находится вместе с комплектом ЗИП калитки.
4. Подключите сетевой кабель (13) к розетке электрической сети напряжением
• 220 В / 50 Гц. 5. Установите выключатели «Power» и «Battery» на БУ в положение «I».
• При этом на БУ загорятся индикаторы «Power» и «24V».
• На ПДУ (9) загорятся все индикаторы, и прозвучит двухтональный сигнал.
• По истечении 3-х секунд на ПДУ останется гореть красный индикатор, расположенный над кнопкой STOP.
• Если створка калитки находилась не в исходном положении, то калитка осуществит поиск исходного положения и перейдет в режим работы – «Запрет прохода».

Режимы работы калитки
После включения питания исходное состояние калитки – режим работы «Запрет прохода» (при закрытом ключом замке механической разблокировки калитки).
При импульсном режиме управления задание режимов работы калитки с ПДУ и их индикация осуществляется в соответствии с таблицей.

Внимание! При необходимости организации свободного прохода длительностью более 1 ч для предотвращения перегрева обмоток электромагнитов следует обесточить калитку, выполнить ее механическую разблокировку, затем повернуть створку и оставить ее в открытом положении.
При этом следует учитывать:
• установка любого режима работы производится путем нажатия кнопок ПДУ (или брелока устройства РУ) в соответствующей комбинации;
• при нажатии кнопки STOP калитка осуществляет установку режима работы «Запрет прохода», поворачивая створку до исходного положения, перекрывающего проход;
• при задании режима однократного прохода в одну из сторон, открывается стопорный узел, и электропривод поворачивает створку в направлении заданного прохода;
• в открытом состоянии калитка находится в течение установленного времени ожидания прохода (при поставке установлено 5 секунд);
• при установленном бесконечном времени ожидания прохода калитка будет открыта до нажатия кнопки STOP на ПДУ или до поступления сигнала «STOP» на контакт разъема «ACS».
• по истечении времени ожидания прохода электропривод возвращает створку в исходное положение и калитка переходит в режим «Запрет прохода»;
• отсчет времени ожидания прохода начинается при повороте створки на угол более 83 град.;
• при задании режима свободного прохода в заданном направлении отсчет времени ожидания прохода не производится; калитка находится в открытом состоянии бесконечно долго и переходит в режим «Запрет прохода» после нажатия кнопки STOP на ПДУ (или на брелоке устройства РУ) или до поступления сигнала «STOP» на контакт разъема «ACS»;
• при поступлении сигналов на контакты «RIGHT», «STOP», «LEFT» разъема «ACS» управление осуществляется в соответствии с таблицей;
• при одновременном использовании ПДУ и сигналов разъема «ACS» выполняется последняя поступившая команда;
• при задании режима прохода в момент, когда створка калитки движется в направлении исходного положения:
- если направление заданного режима прохода совпадает с направлением, в котором находится створка, калитка перейдет к выполнению заданного режима, не доходя до исходного положения;
- если направление заданного режима прохода не совпадает с направлением, в котором находится створка, то заданный режим записывается в специальный буфер команд; к выполнению заданного режима прохода калитка переходит после установки створки в исходное положение;
- если калитка находится в режиме однократного прохода, то при задании в этот момент режима свободного прохода калитка переходит в режим свободного прохода; створка при этом не меняет направления открытия, независимо от заданного направления свободного прохода.
При потенциальном режиме управления задание режимов работы калитки осуществляется удержанием сигналов «RIGHT» или «LEFT» на разъеме «ACS» в соответствии с выбранным направлением прохода. При этом следует учитывать:
• при установлении сигнала калитка открывается и остается открытой на все время присутствия сигнала;
• при нажатии и удержании кнопки STOP на ПДУ калитка закроется, даже если присутствует сигнал «LEFT»(«RIGHT») на разъеме «ACS»;
• при снятии сигнала «LEFT»(«RIGHT») на разъеме «ACS» калитка закрывается;
• контакт «STOP» разъема «ACS» не используется;
• при нажатии и удержании кнопки направления прохода на ПДУ калитка откроется в выбранном направлении и останется открытой до момента отпускания кнопки на ПДУ.

В любом режиме управления:
• при размыкании контактов клеммной колодки X14 (FIREALARM) платы модуля процессорного БУ устройством, подающим сигнал аварийной разблокировки, вне зависимости от установленного режима прохода или запрета прохода, створка калитки разблокируется и с привода калитки снимается напряжение, открытие калитки производится вручную в любом направлении;
• при последующем замыкании контактов клеммной колодки X14 (FIREALARM) калитка производит действия, как при включении питания, и переходит в режим «Запрет прохода».

Для предотвращения выхода из строя электромеханических частей калитки, вследствие длительного перегрева, при препятствовании поворота створки калитки на время более 10 секунд включается режим перегрузки. При этом на ПДУ будут мигать все три индикатора, и ПДУ осуществляет звуковую индикацию серией из трех коротких звуковых сигналов, повторяющихся один раз в 20 секунд. Выход из режима перегрузки осуществляется возвратом створки в исходное положение вручную.

Действия в нештатных ситуациях
Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций необходимо предусмотреть аварийный выход. Таким выходом может служить, например, поворотная секция ограждения «Антипаника» (к примеру, PERCo-BH02).
Дополнительным аварийным выходом может служить зона прохода калитки при разблокировке створки калитки.

Механическая разблокировка калитки
Функция механической разблокировки предназначена для разблокировки калитки в аварийном режиме, при выходе из строя всех подключенных ИП БУ (при отсутствии сетевого питания и полном разряде внутреннего РИП, либо при выходе из строя внешнего ИП).
Для механической разблокировки калитки необходимо вставить ключ замка механической разблокировки (7)) в замок (6), повернуть ключ на 90° по часовой стрелке. После этого створку можно свободно повернуть в любую сторону и оставить в открытом состоянии.
Выключение функции механической разблокировки калитки производится в обратном порядке. Перед этим створку калитки необходимо вручную вернуть в исходное положение.

Режим Fire Alarm
Предусмотрена возможность перевода калитки в режим аварийной разблокировки Fire Alarm. В этом режиме створка калитки разблокируется, давая возможность прохода в обоих направлениях, другие команды управления при этом игнорируются.
