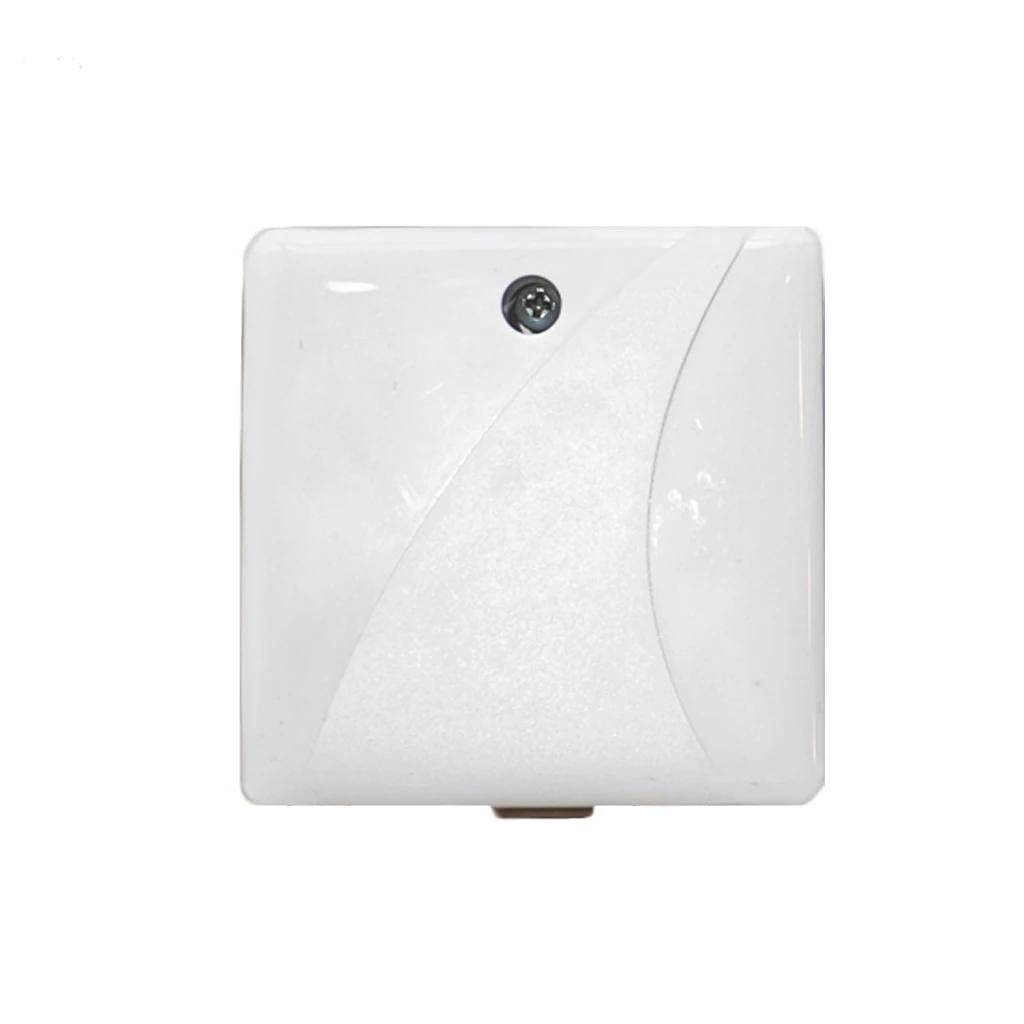

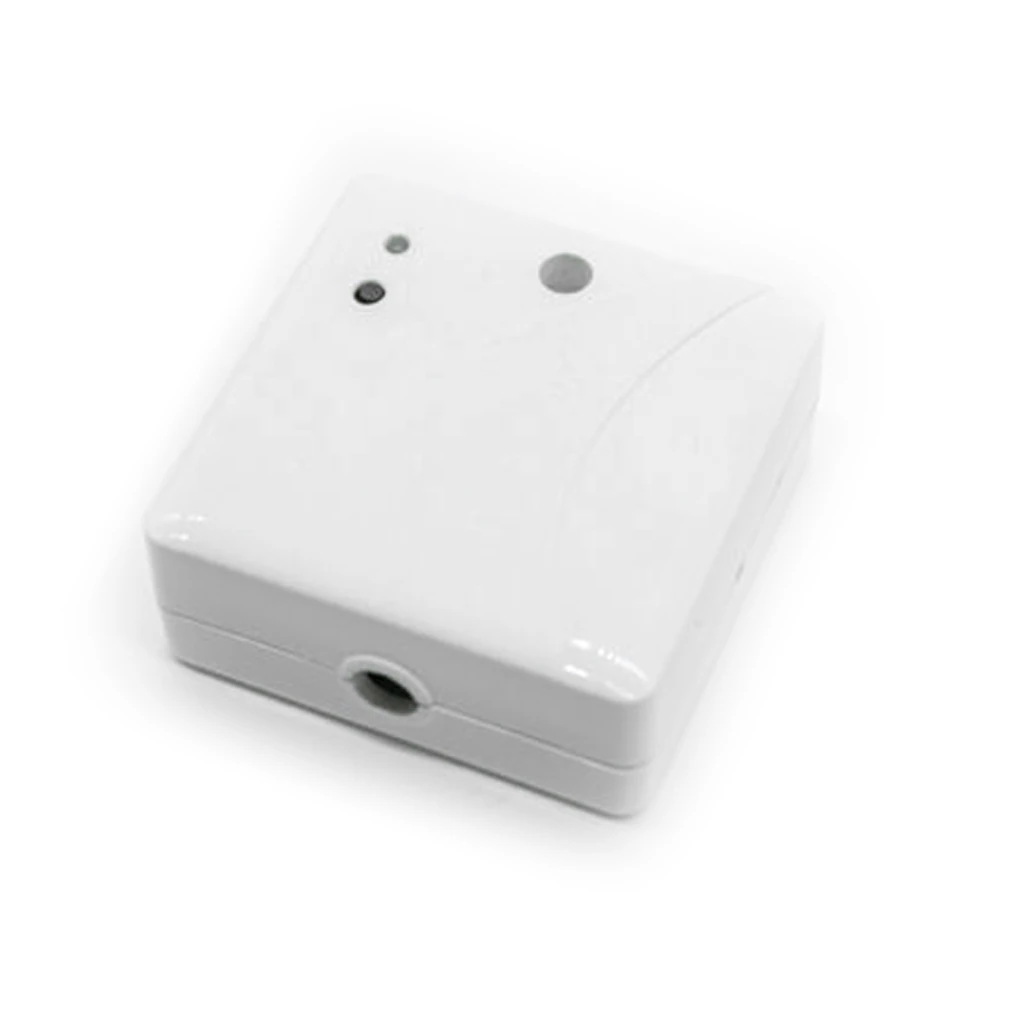

Модуль релейный беспроводной «Си-Норд СН-Реле» предназначен для дистанционного управления внешними устройствами в составе систем охраны и автоматизации «Си-Норд». Устройство получает команды от приёмно-контрольного прибора по радиоканалу и коммутирует электрические цепи с помощью встроенных реле. Оно может управлять двумя независимыми нагрузками, обеспечивая надёжное включение или отключение оборудования — сирен, замков, освещения, отопительных приборов и других элементов инженерных систем.
«СН-Реле» функционирует по двустороннему радиоканалу в диапазоне частот 433,05–434,79 МГц с автоматическим переключением на резервную частоту при помехах. Реле поддерживает индикацию режимов работы: связывание, включение, выключение и оценку качества связи. Управление выполняется командами с ППК, при этом реакция устройства происходит мгновенно. Устройство рассчитано на круглосуточную работу, устойчиво к электромагнитным помехам и соответствует требованиям российских стандартов электробезопасности и радиопомех.
Питание модуля осуществляется от сети 85–265 В переменного тока (50/60 Гц). Каждое из двух реле рассчитано на коммутирование нагрузки до 16 А при активной нагрузке и до 5 А при реактивной. Корпус имеет степень защиты IP20, что допускает установку в сухих помещениях. Благодаря встроенной антенне и простому монтажу устройство легко интегрируется в существующие беспроводные системы охраны, обеспечивая гибкое управление внешними исполнительными устройствами без прокладки дополнительных кабелей.
Особенности
- Двухканальное управление внешними устройствами.
- Двусторонний радиоканал в диапазоне 433,05–434,79 МГц.
- Автоматическое переключение на резервную частоту при помехах.
- Индикация режимов работы и состояния связи.
- Управление командами с приёмно-контрольного прибора «Си-Норд».
- Поддержка извещений: «Норма», «Вскрытие», «Реле 1/2 включено/выключено».
- Совместимость со всеми современными системами «Си-Норд».
- Возможность проверки качества связи перед установкой.
Преимущества
- Полностью беспроводное управление нагрузками до 16 А.
- Мгновенное срабатывание по команде с ППК.
- Устойчивость к электромагнитным и импульсным помехам.
- Поддержка включения, выключения и временных режимов работы.
- Надёжная работа при температуре от −30 до +55 °C.
- Компактные размеры и простая установка на любую поверхность.
- Долговечность — средний срок службы 8 лет.
Конструкция

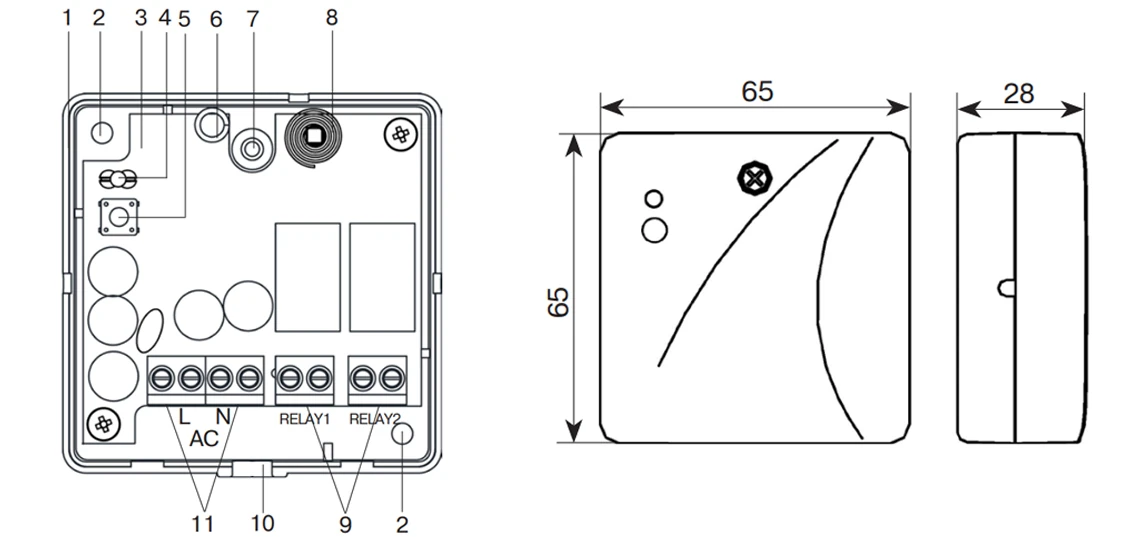

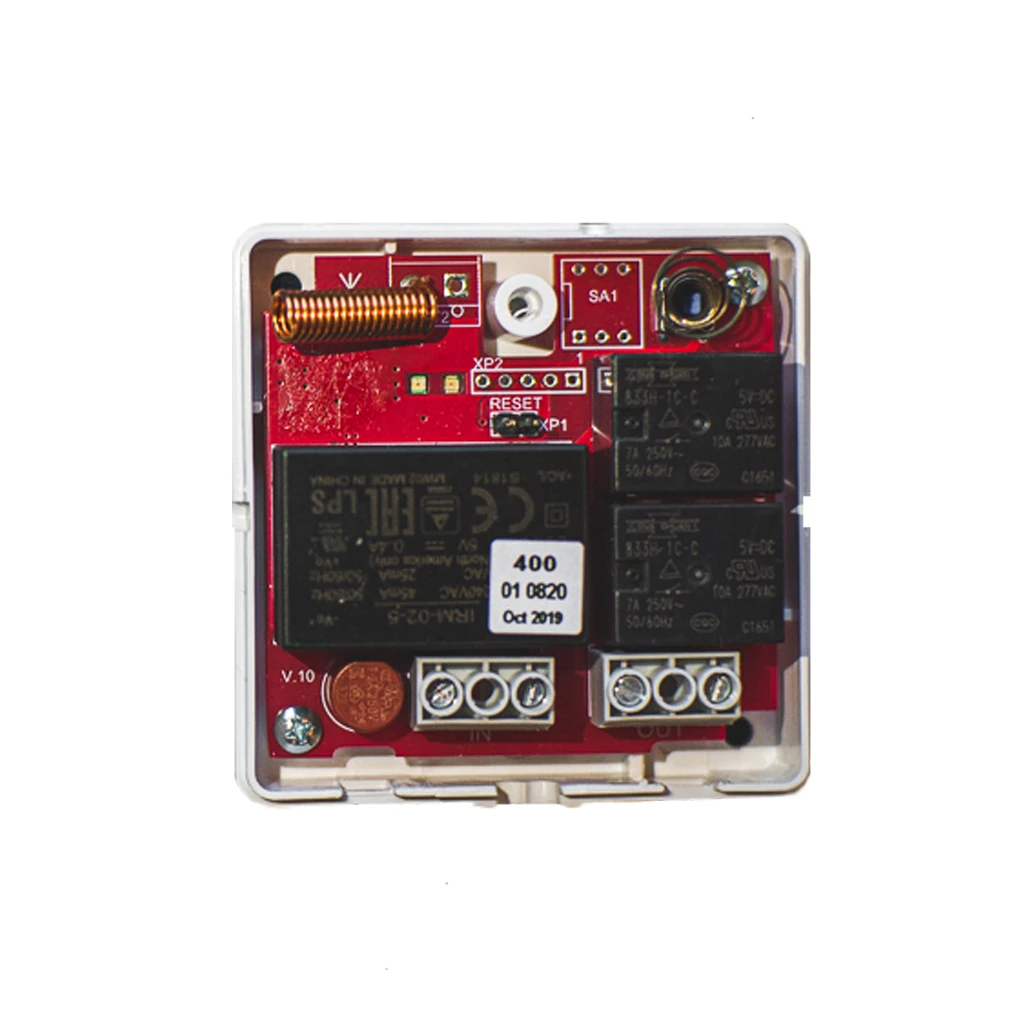

Внешний вид СН-РЕЛЕ со снятой крышкой приведен на рисунке 1. В основании корпуса (1) предусмотрены: - отверстие (7) для крепления крышки корпуса; - два отверстия (2) для крепления СН-РЕЛЕ к монтажной поверхности; - вырез (10) для прокладки сетевого провода. На печатной плате (3) расположены: - двухцветный светодиодный индикатор (4); - функциональная кнопка (5); - антенна (6); - датчик вскрытия корпуса (тампер) (8); - клеммные колодки для подключения коммутируемых устройств (9); - клеммные колодки для подключения сетевого питания (11).
Недостатки
- Не имеет защиты от влаги (IP20) — предназначен только для внутренних помещений.
- Требует квалифицированного подключения к сети 230 В.
- При установке на металлических поверхностях возможны помехи радиосвязи.
Технические характеристики:
- Количество каналов: 2
- Напряжение питания: 85–265 В, 50/60 Гц
- Максимальный коммутируемый ток нагрузки (активная нагрузка, cos φ=1): 16 А
- Максимальный коммутируемый ток нагрузки (реактивная нагрузка, cos φ≠1): 5 А
- Максимальный потребляемый ток: 30 мА
- Диапазон рабочих частот: 433,05–434,79 МГц
- Диапазон рабочих температур: −30…+55 °C
- Относительная влажность при +40 °C: до 93 % (без конденсации)
- Климатическое исполнение по ГОСТ 15150-69: УХЛ4
- Степень защиты оболочки: IP20
- Габаритные размеры: 65 × 65 × 28 мм
- Масса: не более 0,2 кг
- Средний срок службы: 8 лет
Комплектация
- Реле исполнительное радиоканальное «СН-Реле» — 1 шт.
- Этикетка — 1 экз.
Бренд | Си-Норд |
Тип передачи данных | Радиоканальный |
Исполнение | Для помещений |
Степень жесткости к электромагнитным помехам | 3 |
Коммутируемый ток, А | 5 |
Тип монтажа | Накладной / На DIN-рейку |
Материал | Пластик |
Индикация | Световая |
Релейные выходы | 2 |
Напряжение питания | 90...260 В |
Потребляемый ток, макс. | 30 мА |
Габариты | 65х66х38 мм |
Вес, кг | 0.2 |
Рабочая температура | от -30°C до +55°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP20 |
Гарантия | 2 года |
Страна производства | Россия |
