Тепловизионная камера Блокпост Delta 100

Тепловизионная камера Блокпост Delta 100

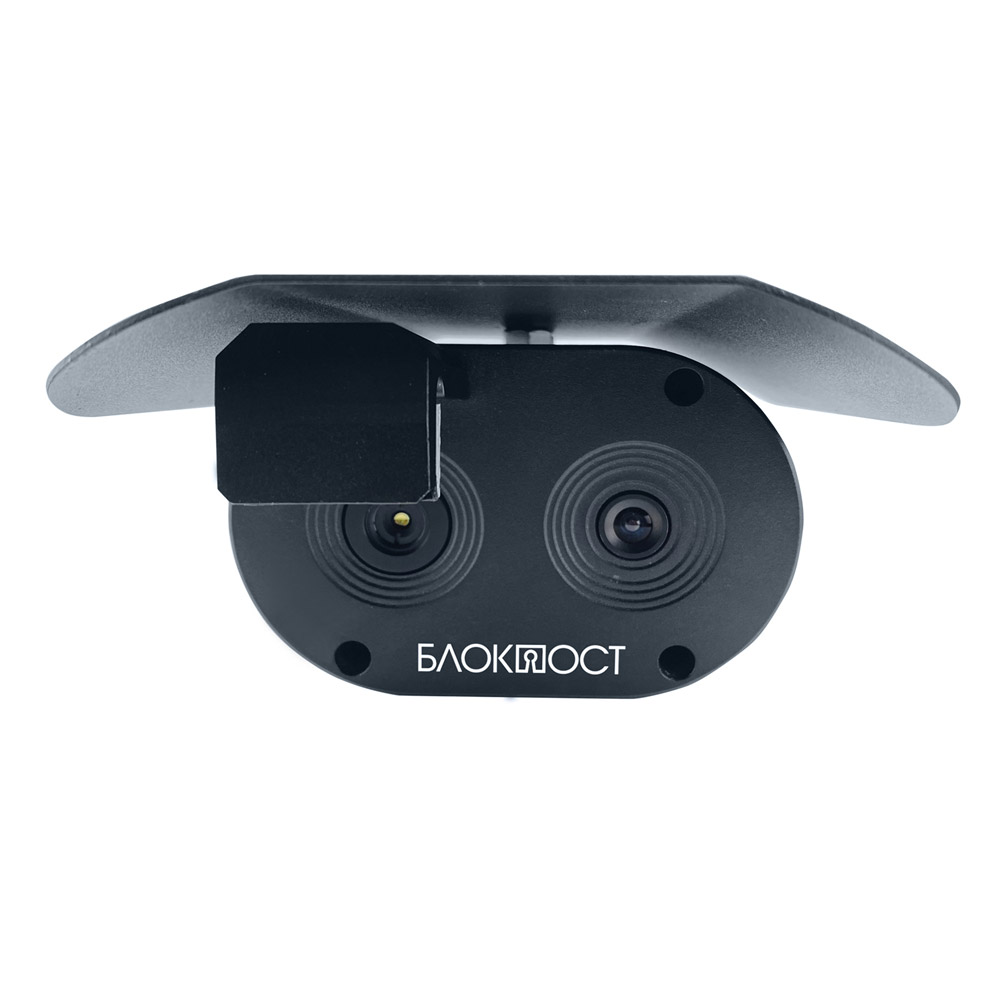

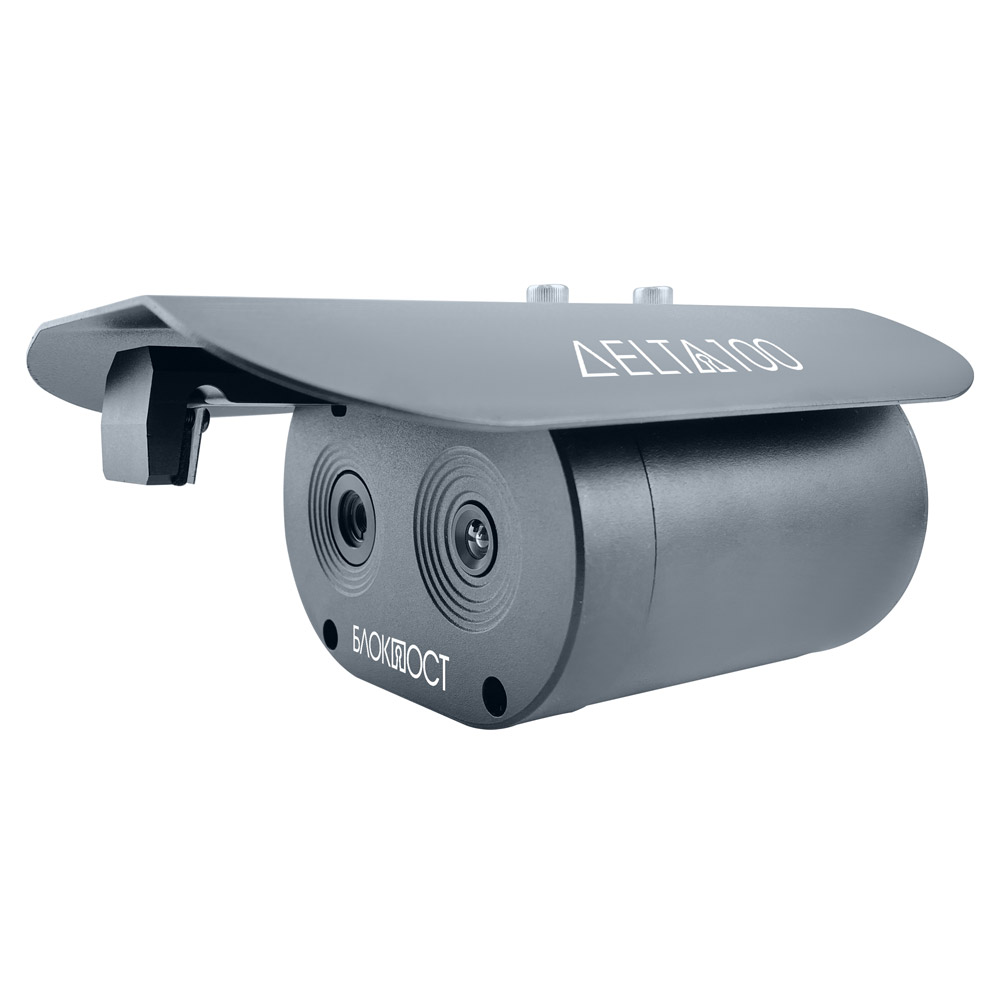

Тепловизионная камера БЛОКПОСТ Delta 100 надежно выявляет из потока людей с повышенной температурой при входе в учреждения и организации.

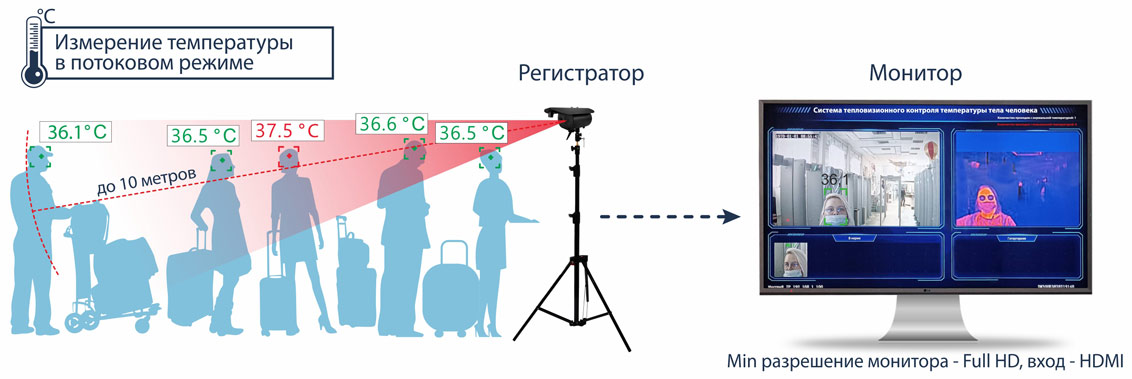

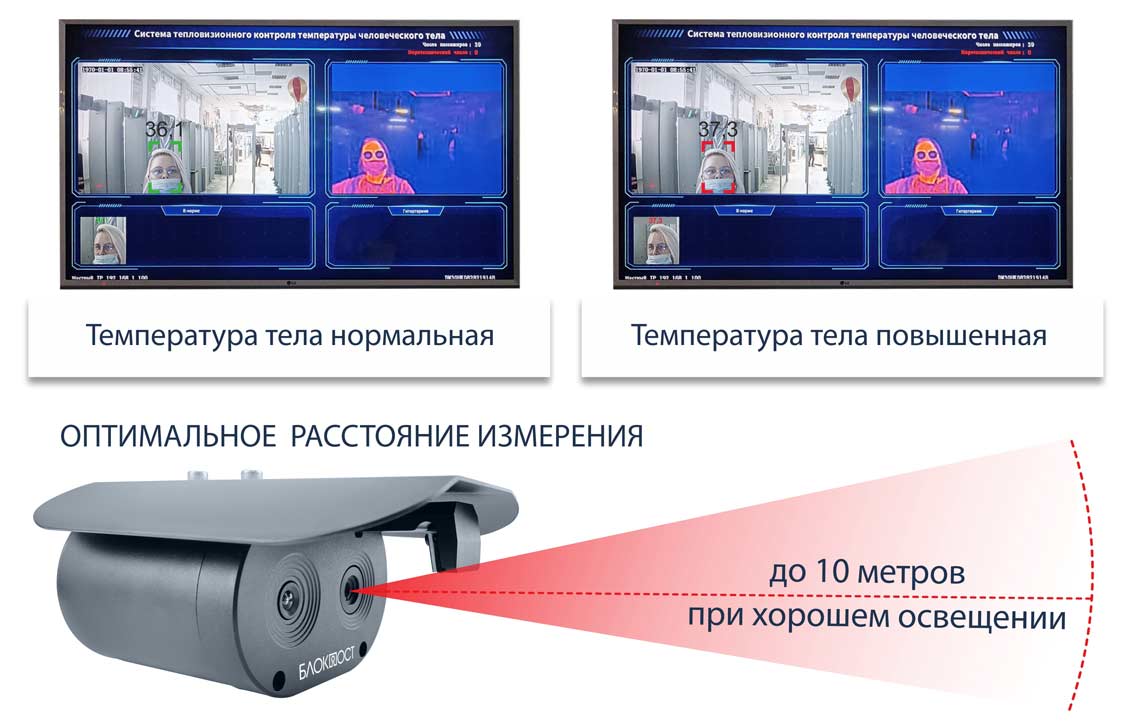

Мобильная бинокулярная тепловизионная видеокамера в реальном времени определяет потенциально нездоровых посетителей с расстояния от 1 до 10 метров, при хорошем освещении, распознает и фиксирует их лица (в т.ч. в масках и очках), подает сигнал тревоги на монитор (Min разрешение монитора - Full HD, вход - HDMI) в  пункте охраны.

• Прямое подключение флеш накопителя для сохранения тревожных проходов посетителей — фиксирует фото человека с повышенной температурой.

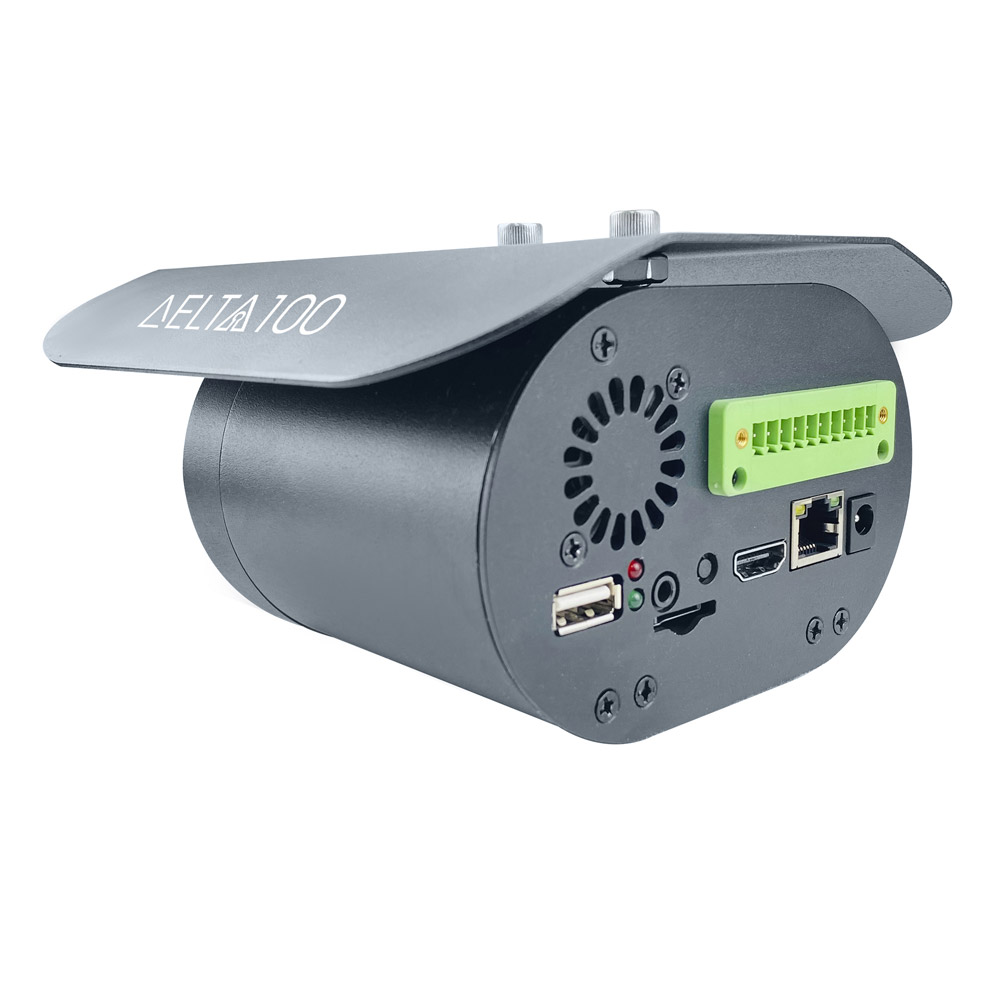

• Разъемы RJ-45, HDMI, USB, micro SD, RS-232, сухой контакт, вход 12-вольтового питания.
• Контроль в реальном времени с голосовыми и звуковыми оповещениями.
• Антивандальная конструкция — прочный металлический корпус.
• Высокопроизводительный модуль измерения температуры и встроенный блок искусственного интеллекта определяют температуру даже у человека в маске и очках.



Состав комплекта:
• Тепловизионная камера БЛОКПОСТ Delta 100:1 шт.
• Руководство по эксплуатации: 1 шт.
• Абсолютно черное тело (встроено в корпус): 1 шт.
• Комплект проводов (сетевой и HDMI): 1 шт.

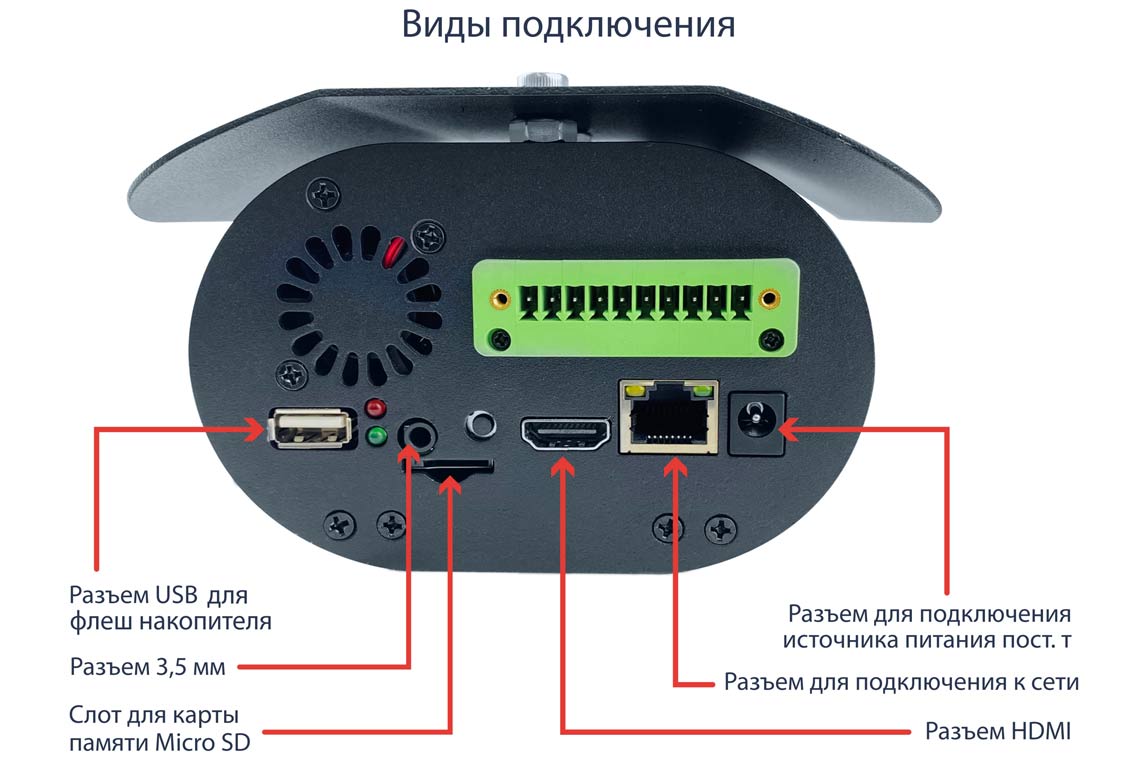

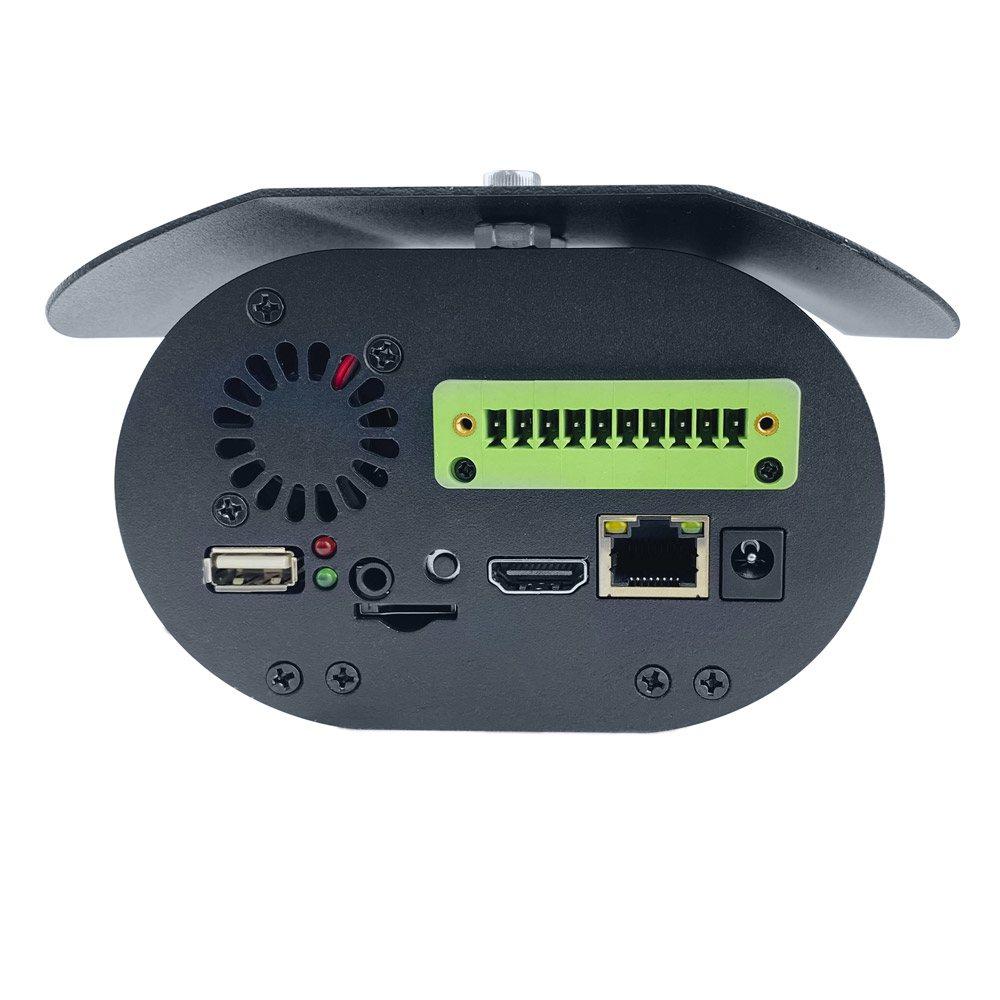

1. Разъем USB: предназначен для подключения периферийных устройств
2. Аудиовыход: разъем 3,5 мм (предусмотрена возможность вывода звука по HDMI и через разъем 3,5 мм)
3. Слот для карты памяти Micro SD (макс. 256 GB)
4. Кнопка сброса
5. Разъем для подключения источника питания: предназначен для подключения источника питания 12 В пост. т.
6. Разъем для подключения к сети: предназначен для подключения камеры к сети и настройки экспорта данных
7. Разъем HDMI: предназначен для подключения к монитору (если монитор не оснащен разъемом HDMI необходимо подготовить переходник на VGI или иной тип разъема)
6. Вход/выход для резервного копирования

Описание дополнительных разъемов:
1. Нормально закрытый (НЗ) контакт
2. COM-порт
3. Нормально открытый (НО) контакт
4. Разъем RS-485 (основной)
5. Разъем RS-485 (+)
6. 232_TX: Разъем RS-232 для передачи данных на ПК
7. 232_RX: Разъем RS-232, прием данных
8. GND: «земля»
9. Вход системы подачи тревожных сигналов ALARM_IN
10. GND: «земля»

Функциональное назначение
• Бесконтактное измерение температуры тела в полном диапазоне температур, полноценный тепловизионный контроль высокой чувствительности в режиме реального времени без использования системы охлаждения, измерение температуры тела бесконтактным способом на большом расстоянии
• Измерение температуры тела с высокой частотой кадров: частота кадров составляет до 15 Гц, а при наблюдении без использования дополнительных средств изображение отображается в режиме реального времени
• Точность измерения температуры: ± 0,3 С
• Диапазон измерения температуры: система предназначена для измерения температуры в диапазоне от -20 до 50 С
• Многоцелевое измерение в автоматическом режиме: система позволяет быстро и точно составить тепловизионную карту, которая в свою очередь используется для измерения температуры множества различных целей в автоматическом режиме
• Автоматическая коррекция: система использует интеллектуальную технологию измерения температуры, которая позволяет выполнять автоматическую коррекцию температуры тела по температуре его поверхности
• Система распознавания лиц высокой четкости: для сбора и обработки изображений лиц в системе используется камера высокой четкости с разрешением в 2 МПикс, энергопотреблением в 200 Вт и возможностью подключения к сети
• Автоматическое определение положения лица: создание фотографий лиц в видимом и инфракрасном диапазонах спектра позволяет автоматически отслеживать направление взгляда и движение глаз
• Ведение журнала в режиме реального времени: в журнал в режиме реального времени заносятся данные о персонале с указанием температуры тела и автоматической выдачей предупреждающего сообщения при выявлении подозрений на повышенную температуру тела (лихорадка/жар)
• База данных изображений лиц: в системе предусмотрена возможность подключения к управляющий платформе с целью получения доступа к базе данных изображений лиц и сделанных снимков, а также для отслеживания траекторий перемещения персонала, в том числе лиц с повышенной температурой тела
• Статистический анализ: в системе предусмотрена возможность подключения к управляющий платформе с целью сбора и управления данными о потоках персонала и посетителей, а также обособления данных о людях с аномальной температурой тела
• Алгоритм распознавания лиц на основе глубокого обучения: система может быть подключена к стороннему алгоритму динамического распознавания лиц с целью обеспечения возможности динамической высокоскоростной съемки и распознавания нескольких лиц одновременно, что в свою очередь облегчает процесс управления персоналом и повышает точность данного процесса;

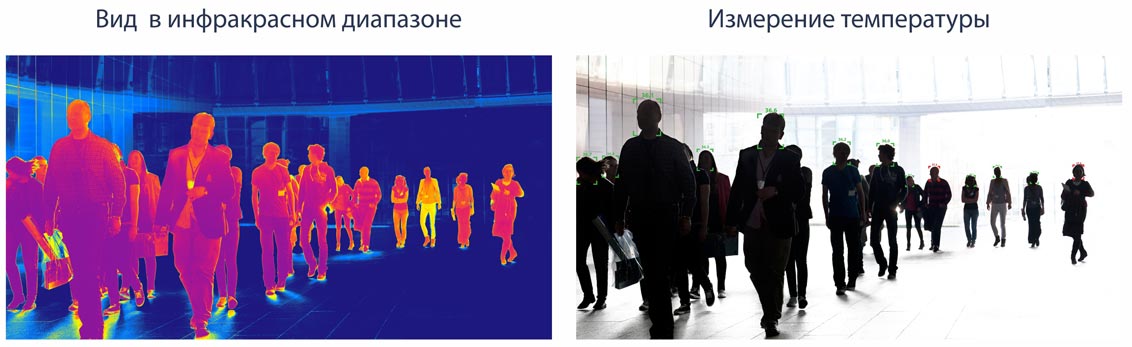

В корпус мобильного тепловизора встроены две видеокамеры инфракрасного и видимого диапазонов, а также модуль термодатчика немедицинского назначения. Прибор измеряет температуру живых объектов (в том числе при недостаточной освещенности), распознает и фиксирует лица посетителей с повышенной температурой тела.

• Автономная работа без компьютера, сервера и регистратора — тепловой сканер подсоединяется непосредственно к монитору или телевизору через стандартный видеокабель HDMI.
• Удобно использовать — тепловизионная камера устанавливается на штативе (не входит в комплект) или стационарно на входной группе помещения.
• Моментальная готовность к работе — разворачивание поста термоконтроля за 5 минут, встроенная калибровка на основе АЧТ (абсолютно черного тела).
• Быстрота и точность — камера высокого разрешения, скорость измерения 0,1 сек., погрешность — 0,3 градуса.
• Интеллектуальный режим — автокорррекция под температурные условия помещения, автоматическое определение наличия маски, подача сигнала при обнаружении объекта с повышенной температурой, анализ средней tº людского потока.



При сравнении основных показателей измерения температуры тела в период пандемии, лидирует тепловизионная камера БЛОКПОСТ Delta 100, она будет рентабельна уже на 4й месяц эксплуатации. Отсутствие человеческого фактора и низкая стоимость с высокой производительностью делают тепловизионную камеру БЛОКПОСТ Delta 100, разумным выбором для любого предприятия, будь то: школа, медицинское/государственное учреждение или крупное производство с высокой проходимостью.

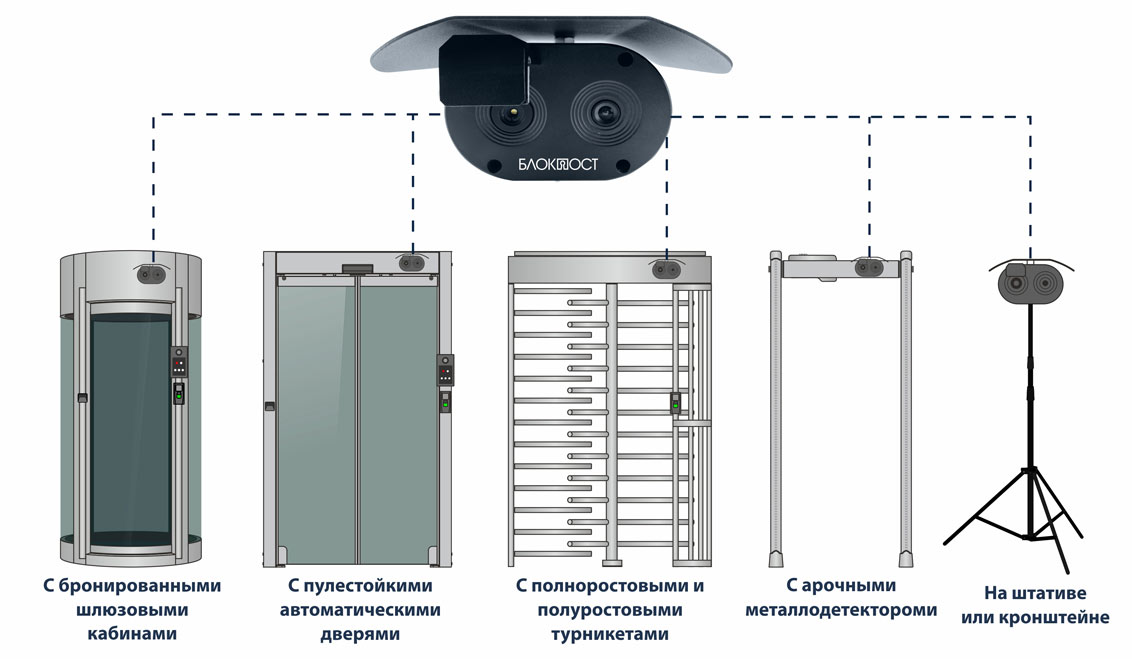

Интеграция в СКУД
Быстрая интеграция в СКУД — для максимальной защиты объекта дополните тепловизором шлюзовые бронированные кабины, автоматические пулестойкие двери, используйте в комплексе с арочными металлодетекторами, турникетами.
• Управление бронированными шлюзовыми кабинами. Тепловизионная камера интегрируется в шлюзовую кабину, измеряет температуру тела проходящих людей, попадающих в зону детектирования (до 10 метров при хорошем освещении). Если температура тела повышена у человека, проходящего досмотр, наружная дверь блокируется, проход закрыт. При нормальной температуре тела, двери шлюзовой кабины открываются, проход дальше открыт.
• Управление пулестойкими автоматическими дверями. Тепловизионная камера устанавливается в систему управления дверей, измеряет температуру тела проходящих людей, попадающих в зону детектирования (до 10 метров при хорошем освещении). Если температура тела повышена у входящего человека, замок на двери блокируется, проход закрыт. При нормальной температуре тела, двери открываются, проход дальше открыт.
• Управление арочными металлодетекторами. Тепловизионная камера встраивается в верхнюю планку металлодетектора, подключается к блоку управления и измеряет температуру тела проходящих людей, попадающих в зону детектирования (до 10 метров при хорошем освещении). Если температура тела повышена, у человека, проходящего досмотр, срабатывает звуковой сигнал и фиксируется тревожный проход. При нормальной температуре тела, человек дальше детектируется на наличие запрещенных к проносу металлов.
• Управление полноростовыми и полуростовыми турникетами. БЛОКПОСТ Delta 100 устанавливается на кронштейне к турникету , подключается к контроллеру и измеряет температуру тела проходящих людей, попадающих в зону детектирования (до 10 метров при хорошем освещении). Если температура тела повышена, у человека, проходящего через турникет, срабатывает звуковой сигнал, планки или створки блокируются, проход закрыт. При нормальной температуре тела, человек свободно проходит через турникет.
• Тепловизионная камера БЛОКПОСТ Delta 100 на штативе. Устанавливается на штатив (не входит в комплект), регулируется высота и угол, подключается к монитору через HDMI провод, проводится автоматическая калибровка на черное тело и измеряет температуру, не требуя ни какого дополнительного оборудования или программного обеспечения.



Технические характеристики :
Тепловизионный модуль
• Тип датчика: Решетка инфракрасных датчиков без системы охлаждения
• Разрешение: 160 * 120 на выходе (384 * 288)
• Расстояние между пикселями: 17 мкм
• Рабочий диапазон: От 8 до 14 мкм
• Тепловая чувствительность: NETD ≤ 60 мК (F/1,300 K, 50 Гц)
• Частота кадров: 15 Гц
• Выходные данные при измерении температуры: Вывод данных о температуре в полном диапазоне
• Диапазон измерения температуры: От 20 ºC до 50 ºC
• Расчетное значение угла обзора: 40° × 30°
• Кол-во измерений в минуту: От 150 до 200 человек

Модуль съемки в видимом спектрe
• Тип устройства захвата изображений: КМОП
• Устройство захвата изображений: Разрешение 2 МПикс
• Фокусное расстояние камеры: 6-8 мм

Абсолютно черное тело с постоянной температурой
• Зона эффективного излучения: 20 мм * 30 мм
• Коэффициент излучения от лица: 0,96 ± 0,02
• Диапазон температур: От (температура окружающей среды + 5 °C) до (50 °C)
• Разрешение температуры: 0,01 °C
• Точность стабилизации: ± 0,1 °C и выше
• Время нагрева менее: 2 мин

Встроенная система управления
• ЦП: Высокопроизводительный двухъядерный процессор со встроенным аппаратным ускорением, встроенный объем памяти: 8 ГБ
• Подключаемые внешние хранилища: Карта памяти Micro SD (1 шт.); флеш-накопитель USB 2.0 (1 шт.)
• Разъемы USB: Разъемы USB 2.0 (1 шт.)
• Разъемы HDMI: Разъем HDMI (1 шт.)
• Источник питания: Источник питания пост. т. (12 В, 2 A)
• Разъем для подключения к сети: Разъем RJ-45, скорость передачи данных: 100 МБ/с

Общие характеристики
• Доп. параметры: Автоматическое включение фильтра IR-CUT (отсечение инфракрасного излучения), компенсация освещенности, подавление яркого света, автоматический баланс белого
• Рабочий диапазон температур: От 0°C до 40°C
• Аудиовыходы: Стандартный аудиовыход 3,5 мм (1 шт.) и разъем HDMI (1 шт.)
• Разъемы: RJ-45, USB, RS-232, сухие контакты
• Место установки: В помещении и на открытом воздухе
• Тип крепления: Кронштейн, настенное крепление, подвесное крепление

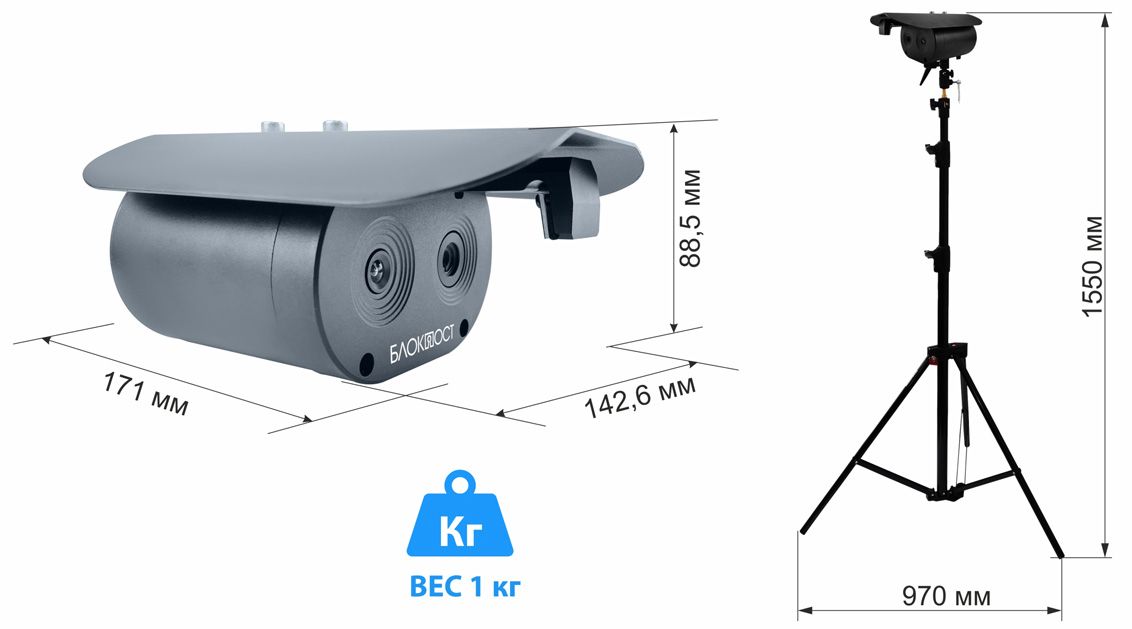

• Габаритные размеры прибора: 171 мм x 142,6 мм x 88,5 мм
• Габаритные размеры внешней упаковки: 285 мм х 285 мм х 170 мм (ДхШхВ)
• Масса брутто/масса нетто: Около 2 кг / около 1 кг
