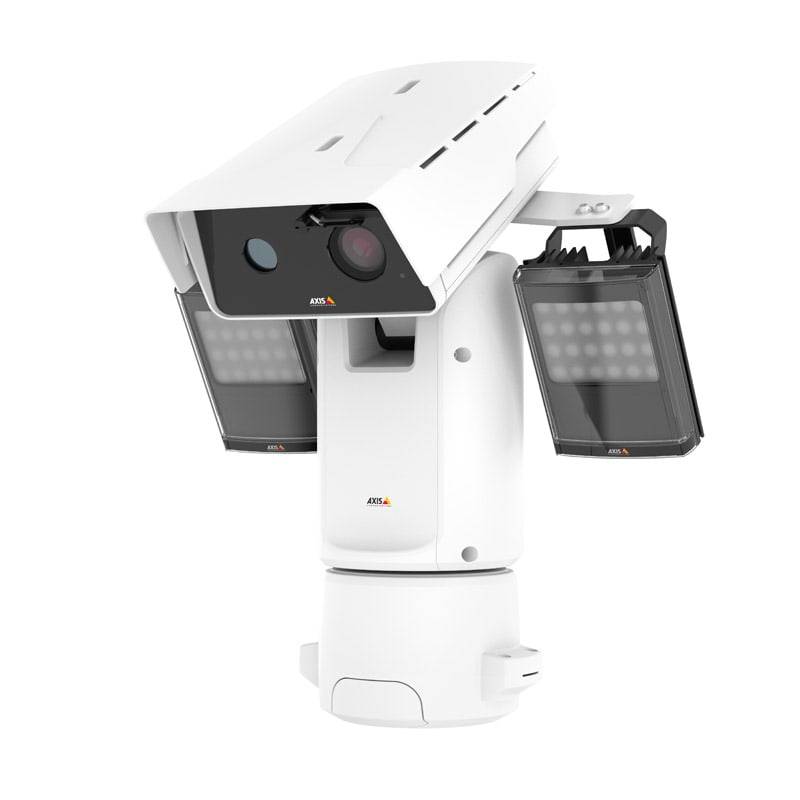

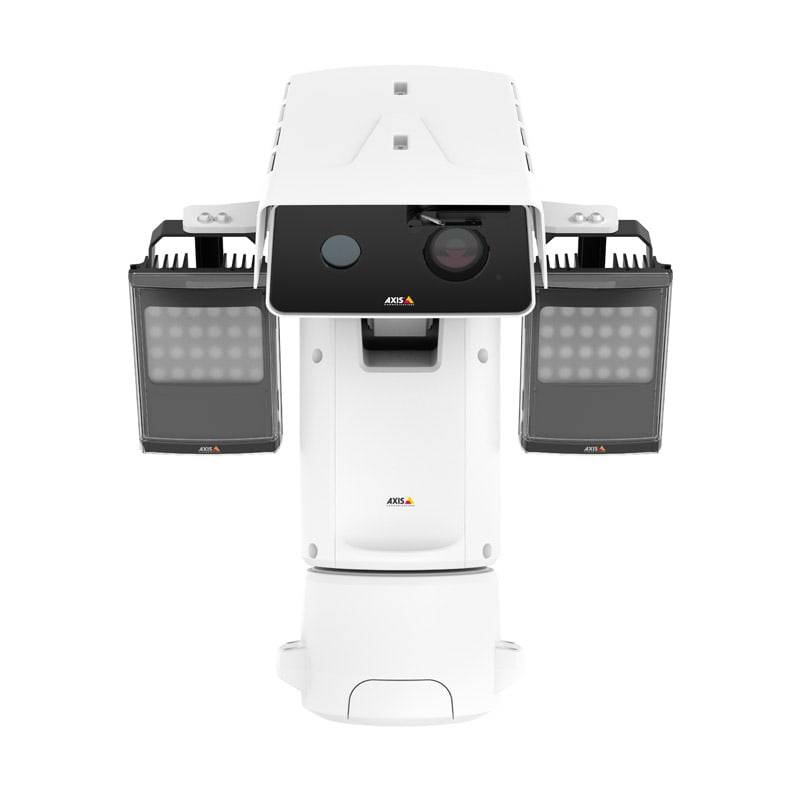

Биспектральная тепловизионная PTZ-камера Axis Q8742-LE с ИК-подсветкой

Биспектральная тепловизионная PTZ-камера Axis Q8742-LE с ИК-подсветкой - тепловизор с разрешением VGA и оптическая камера в одном устройстве.

Сетевая камера AXIS Q8742-LE Network Camera является единым позиционируемым PTZ-устройством, в котором реализовано перспективное и экономически выгодное сочетание визуального и тепловизионного видеопотоков, что удобно при охране периметров и решении других задач, где предъявляются аналогичные требования. В камере AXIS Q8742-LE предусмотрена ИК-подсветка и встроенный оптический ИК-фильтр для визуального потока, поэтому даже полная темнота или сложные условия освещения разными источниками света не мешают проводить съемку.

Особенности
• Один вид — два видеопотока в разных спектральных диапазонах.
• Надежное обнаружение объектов, быстрая проверка и идентификация благодаря наличию ИК-подсветки.
• Точное позиционирование при неограниченном повороте на 360° и наклоне в диапазоне углов 135° в направлении от неба до земли.
• Удобство установки с одним IP-адресом.
• Модели с зумом тепловизора.


Удачное сочетание
Единое устройство AXIS Q8742-LE содержит в себе две отличные камеры: тепловизор, дающий превосходный контраст при разрешении 640 х 480 для надежного обнаружения объектов и проверки в любое время суток, в любую погоду и при любом освещении; и визуальную камеру с очень высокой светочувствительностью, разрешением HDTV 1080p и встроенным 30-кратным оптическим зумом, пригодную для идентификации.
Визуальная камера поддерживает технологию Wide Dynamic Range — Forensic Capture, благодаря которой можно получать качественные видеозаписи, даже если в кадре одновременно присутствуют темные и ярко освещенные участки. Также имеется функция предустановки фокуса для мгновенной фокусировки в заданных областях. Используя камеру AXIS Q8742-LE Zoom, вы получаете 3-кратный зум тепловизора, что позволяет обнаруживать человека даже на расстоянии 3 км согласно критериям Джонсона. Более подробные сведения можно найти в таблице диапазонов обнаружения. Обнаружение объектов на большом расстоянии полезно применять для решения особо ответственных задач, например, для выявления автомобилей или злоумышленников, которые пока еще находятся далеко.

Быстрое и плавное панорамирование в диапазоне 360°
Модель AXIS Q8742-LE дает возможность операторам выбрать реально медленный или сверхбыстрый поворот (со скоростью от 0,05 до 120 градусов в секунду) и наклон (от 0,05 до 65 градусов в секунду). Таким образом, операторы получают плавный и равномерный панорамный обзор, а также возможность быстро реагировать на события. Камеру можно устанавливать на колоннах, столбах или стенах для кругового панорамного обзора на 360° и обзора по вертикали в угловом диапазоне от -90° до +45°. Камера способна выдержать штормовой ветер, если она установлена неподвижно, и порывы ветра со скоростью до 40 метров в секунду, если камера перемещается. Наличие SFP-слота означает поддержку оптоволоконной связи для передачи данных на большие расстояния.

Экономия за счет использования одного устройства
AXIS Q8742-LE позволяет создать очень экономичное решение. Вам потребуется всего одна камера и один IP-адрес, чтобы иметь все преимущества тепловизионного обнаружения объектов на большом расстоянии, их визуальной идентификации и PTZ-управления. Это означает снижение расходов на приобретение, монтаж и эксплуатацию устройства.
Позиционируемая камера оборудована мощными ИК-светодиодами для съемки четкого видео в полной темноте на расстоянии до 500 м без использования рассеивающей линзы. Осветители предназначены для работы на большом расстоянии и отличаются длительным сроком службы, что делает AXIS Q8742-LE подходящей моделью для видеонаблюдения при недостатке или отсутствии освещения. Благодаря двум встроенным оптическим ИК-фильтрам (один из которых отсекает, а другой пропускает ИК-излучение) удается получить визуальный поток с высочайшим качеством изображения даже в сложных условиях освещения разными источниками.
Помимо этого, можно применять технологию Axis Zipstream, которая сокращает трафик и объем памяти для хранения данных на величину до 50% и больше, по сравнению с исходной видеозаписью; при этом важные участки изображения сохраняются в полном разрешении.

Быстрота и легкость эксплуатации
Компактная конструкция камеры и множество доступных принадлежностей позволяют устанавливать ее в любом требуемом месте. Модель имеет SFP-слот для передачи данных на большие расстояния с помощью оптоволоконных модулей, что обеспечивает экономию средств. Упрощение обслуживания достигается благодаря наличию системы очистки с дистанционным управлением; в систему очистки входят стеклоочистители с длительным сроком службы. В качестве дополнительной принадлежности предлагается кабель питания повышенной прочности длиной 22 м. Этот кабель, предназначенный для наружного использования, оснащен 3 проводами калибра 12AWG и оболочкой диаметром 10 мм.


Дальность обнаружения


Характеристики:
Модели AXIS Q8742-LE 35 мм 8,3/30 кадр/с
Камера
• Изображение:
- Оптический блок: КМОП, 1/2,8", прогрессивная развертка
- Тепловизионный блок: неохлаждаемый микроболометр, 640 x 480 пикселей, размер пикселя: 17 мкм

Объектив
• Оптический блок: 4,3–129 мм, F1,6–4,7
- Горизонтальный угол обзора: 65.6°–2°
- Вертикальный угол обзора: 39°–1.2°
- Автофокусировка, автоматическое управление диафрагмой
• Тепловизионный блок:
Неохлаждаемый, 35 мм, F1,2:
- Предел фокусировки вблизи: 33 м
- Горизонтальный угол обзора: 17°
- Вертикальный угол обзора: 12.8°
Зум: неохлаждаемый, 35–105 мм, F1,6:
- Предел предварительной фокусировки вблизи: 22–195 м
- Предел фокусировки вблизи в ручном режиме: 7 м
- Горизонтальный угол обзора: 18°–6°
- Вертикальный угол обзора: 13,5°–4.5°
• Режим День/Ночь (оптический блок): Автоматическое переключение с отсекающего ИК-фильтра при работе в дневном режиме, на фильтр, пропускающий ИК-излучение, в ночном режиме
• Минимальная освещенность (оптический блок):
- Цвет: 0,2 лк при 30 IRE F1,6; Ч/б: 0,01 лк при 30 IRE F1,6
- Цвет: 0,25 лк при 50 IRE F1,6; Ч/б: 0,02 лк при 50 IRE F1,6; Ч/б: 0,0 лк с включенной ИК-подсветкой
• Чувствительность (тепловизионный блок): Тепловая чувствительность NETD < 50 мК
• Скорость срабатывания затвора (оптический блок): от 1/66 500 с до 2 с
• Панорамирование, наклон и масштабирование:
- Поворот: неограниченный на 360°; 0,05–120 °/с
- Наклон: от -90° до +45°, 0,05°–65 °/с
- Плавное перемещение при низкой скорости: ±0,01 °/с (при 0,05 °/с)
- Точность позиционирования: 0.05°
- 256 предустановленных позиций, маршрут обхода охраны, настройка приоритетов управления, окно фокусировки, экранный индикатор направления, защита от обледенения, динамическое распределение нагрузки
• Оптический блок: 30-кратный оптический зум и 12-кратный цифровой зум, общий 360-кратный зум, предустановка фокуса
• Тепловизионный блок: Зум:3-кратный зум тепловизора и 4-кратный цифровой зум, общий 12-кратный зум

Видео
• Сжатие видео: Профили Baseline, Main и High кодека H.264 (MPEG-4, часть 10/AVC), Motion JPEG
• Разрешение:
- Оптический блок: От 1920 x 1080 (HDTV 1080p) до 320 x 180
- Тепловизионный блок: Разрешение датчика 640 x 480. Изображение можно увеличить до размера 800 x 600 пикселей (SVGA)
• Частота кадров:
- Оптический блок: До 25/30 кадр/с (50/60 Гц) при разрешении HDTV 1080p
- Тепловизионный блок: до 8,3 кадр/с и 30 кадр/с
• Передача видеопотока:
- Технология Axis Zipstream при использовании H.264
- Контролируемая частота кадров и трафик
- VBR/MBR H.264
- Несколько отдельно настраиваемых потоков в форматах H.264 и Motion JPEG
• Настройки изображения:
- Оптический блок: : Регулировка сжатия, цвета, яркости, резкости, контраста, локального контраста, баланса белого, экспозиции и участка экспонирования; автоматическая компенсация фоновой засветки; тонкая настройка действий при слабом освещении; WDR — Forensic Capture (120 дБ); ручное управление скоростью срабатывания затвора; наложение текста и изображения; 20 индивидуальных трехмерных масок для закрытых зон
- Тепловизионный блок: регулировка сжатия, яркости, четкости, контраста, локального контраста, экспозиции и участков экспонирования; наложение текста и изображений; несколько палитр


   Сеть
• Безопасность: Защита паролем, фильтрация IP-адресов, шифрование HTTPSc , режим перехода на резервную сетьe , контроль доступа по сети IEEE 802.1Xc , дайджест-проверка подлинности, журнал доступа пользователей, централизованное управление сертификатами
• Поддерживаемые протоколы: IPv4/v6, HTTP, HTTPSc , SSL/TLSc , QoS Layer 3 DiffServ, FTP, SFTP, CIFS/SMB, SMTP, Bonjour, UPnPTM, SNMP v1/v2c/v3 (MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS, SSH, NTCIP

Системная интеграция
• Программный интерфейс:
- Открытый интерфейс API для интеграции ПО, включая VAPIX® и платформу AXIS Camera Application Platform;
- Система видеохостинга AXIS Video Hosting System (AVHS)
- Профили ONVIF® S и ONVIF® G;
• Аналитика:
- В комплекте: Детектор движения AXIS Video Motion Detection
- Поддерживаемые приложения: AXIS Perimeter Defender, платформа приложений AXIS Camera Application Platform, обеспечивающая установку приложений сторонних производителей
• Срабатывание сигнала тревоги: Результаты анализа, температура, внешний вход, расписание, события локальной записи данных, предустановка PTZ
• Действия по событиям:
- Запись видео: на карту SD и в сетевое хранилище
- Загрузка изображений или видеороликов: по FTP, HTTP, HTTPS, а также через общие сетевые папки и по электронной почте
- Буферизация видео или изображений до и после тревоги для записи или загрузки
- Отправка уведомлений: по электронной почте, HTTP, HTTPS, TCP и с помощью SNMP-ловушки
- PTZ: предустановка PTZ, запуск/остановка маршрута обхода охраны
- Наложение текста, выходной сигнал на внешнее оборудование, последовательность работы стеклоочистителя, последовательность работы омывателя
• Потоковая передача данных: Данные о событиях
• Встроенные средства установки: Счетчик пикселей

Общие характеристики
• Материал корпуса:
- Алюминий с порошковым покрытием, защита по классам IP66 и NEMA 4X
- Цвет: белый NCS S 1002-B
- Переднее окно: Оптический блок: стекло; Тепловизионный блок: германий
- Силиконовый стеклоочиститель с длительным сроком службы
- Погодозащитный козырек: ударопрочный термопластик, устойчивый к ультрафиолетовому излучению
• Стойкость: Не содержит ПВХ
• Память: ОЗУ: 512 МБ, флэш-память: 512 МБ.
• Питание: 24 В пер./пост. тока; Обычно: 16 Вт (без подсветки), 64 Вт (с подсветкой); Макс.: 204 Вт (без подсветки), 300 Вт (с подсветкой)
- Восстановление после отключения питания
- TVS 2000 В (защита от перенапряжений, защита от переходных напряжений)
- Разъем ввода-вывода: выходная мощность 12 В пост. тока, макс. нагрузка 50 мA
• Разъемы: Слот SFP (модуль SFP не входит в комплект поставки)
• Сетевой разъем: RJ45 10BASE-T/100BASE-TX/1000BASE-Td
• Разъем питания: Разъем ввода-вывода: 6-контактная клеммная колодка ввода/вывода для 4 настраиваемых входов-выходов

ИК-подсветка:
• Расстояние:
- Без рассеивающих линз 10° x 10°: 500 м
- С рассеивающими линзами 35° x 10°: 240 мf
- С рассеивающими линзами 60° x 25°: 135 м
- С рассеивающими линзами 80° x 30°: 100 м
- С рассеивающими линзами 120° x 50°: 65 мg
• Питание: 96 Вт
• Длина волны: 850 нм
• Интенсивность подсветки регулируется во время установки
• Синхронизация подсветки с режимом работы «день/ночь»

• Локальное хранение данных:
- Поддержка карт памяти microSD/microSDHC/microSDXC (входит в комплект поставки)
- Поддержка шифрования данных на карте SD
- Поддержка видеозаписи на сетевой накопитель (NAS)
• Условия эксплуатации: От -50 до 55 °C
• Максимальная температура (кратковременно): 65 °C
• Функция арктического температурного контроля: включение при –40 °C
• Относительная влажность: 10–100% (с образованием конденсата)
• Ветровая нагрузка при использовании использовании использовании PTZ-управления 40 м/сh , 52 м/с без погодозащитного козырька
• Максимальная эффективная площадь проекции камеры: 0,183 м2
• Условия хранения: От -40 до 70 °C
• Соответствие стандартам:
- ЭМС: EN 55032, класс A, EN 55024, EN 61000-6-1, EN 61000-6-2, FCC, часть 15, раздел B, класс A, VCCI, класс A, ITE, ICES-003, класс A, RCM AS/NZS CISPR 32, класс A, EN 50121-4, IEC 62236-4
- Окружающая среда: IEC/EN 60529 IP66, IEC 62262 IK10i , NEMA 250 тип 4x, ISO 4892-2, IEC 60068-2-6, IEC 60068-2-27
- Безопасность: IEC/EN/UL 60950-1, IEC/EN/UL 60950-22, IEC/EN 60598-1, IEC/EN 62471 (группа риска 2)
• Размеры: 495 x 360 x 582 мм
• Масса: 35 мм:18,7 кг / Зум: 19,2 кг
• Принадлежности в комплекте поставки: Руководство по установке, Комплект ИК-подсветки AXIS PT IR Illuminator Kit C, Карта памяти AXIS Surveillance Card, 64 ГБ, Комплект разъемов, Наконечники отвертки Torx® T20, Torx® T30
• Дополнительные аксессуары: Настенное крепление AXIS T94J01A, мачтовое крепление AXIS T94N01G, угловой кронштейн AXIS T95A64, комплект омывателя AXIS Washer Kit B, кабель AXIS на 24 В пост. тока/24–240 В пер. тока длиной 22 мj , SFP-модуль LC.LX AXIS T8611, SFP-модуль LC.SX AXIS T8612, SFP-модуль 1000BASE-T AXIS T8613
• ПО для управления видео: Приложения AXIS Companion, AXIS Camera Station, ПО для управления видео от партнеров Axis по разработке программных приложений
