Извещатель охранный поверхностный звуковой адресный «С2000-СТ исп.03» предназначен для обнаружения разрушения обычных стёкол толщиной от 2,5 до 8,0 мм марок М4−М8 (по ГОСТ 111-90) и покрытых защитной полимерной плёнкой, обеспечивающей класс защиты А1−А3 по РД 78.148-94 МВД России.
Минимальная площадь стекла – не менее 0,1 м 2 (при длине каждой из сторон не менее 0,3 м).

Извещение о тревоге выдаётся по двухпроводной линии связи (ДПЛС) на контроллер «С2000-КДЛ» АЦДР.426469.012 ТУ (далее по тексту – КДЛ) интегрированной системы охраны «Орион».

Электропитание извещателя осуществляется по ДПЛС «С2000-КДЛ».

В извещателе предусмотрены:
– световая индикация режимов работы;
– программирование адреса и двусторонний обмен данными с КДЛ;
– функция анти-маскирования;
– дискретная регулировка чувствительности;
– защита от несанкционированного вскрытия корпуса.

Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель конструктивно выполнен в виде одного блока.
Извещатель относится к изделиям конкретного назначения, вида I, непрерывного длительного применения, невосстанавливаемым, стареющим, неремонтируемым, обслуживаемым, контролируемым перед применением по ОСТ 27.003-90.

Технические характеристики:
• Электропитание извещателя по ДПЛС от КДЛ
• Напряжение источника питания 8 – 11 В
• Ток потребления в дежурном режиме не более 1 мА
• Время технической готовности изделия к работе 3 c
• Степень защиты оболочки по ГОСТ 14254-2015 IP30
• Устойчивость к механическим воздействиям по ОСТ 25 1099-83 категория размещения 3
• Извещатель устойчив к:
синусоидальной вибрации:
- с ускорением 4,9 м/с2 (0,5 g)
- в диапазоне частот от 10 до 55 Гц
ударам молотком:
- со скоростью (1,500±0,125) м/с
- с энергией (1,9±0,1) Дж
• Климатическое исполнение по ОСТ 25 1099-83 О3
• Диапазон рабочих температур от минус 10 до + 45 °С
• Относительная влажность воздуха до 90 % при температуре +25 °С
• Масса изделия не более 0,1 кг
• Габаритные размеры изделия 75×65×25 мм
• Время непрерывной работы изделия круглосуточно
• Средняя наработка изделия на отказ в дежурном режиме работы не менее 80000 ч
• Вероятность безотказной работы 0,98758
• Средний срок службы изделия 10 лет

Извещатель обладает помехозащищённостью (не выдаёт извещение «Тревога») по ГОСТ Р 51186-98 при:
− неразрушающем механическом ударе по стеклу резиновым шаром массой (0,39±0,01) кг, твёрдостью (60±5) в единицах IRHD по ГОСТ 20403-75, с энергией удара (1,9±0,1) Дж;
− воздействии синусоидальных звуковых сигналов, создающих в месте его расположения уровень звукового давления не более 80 дБ;
− воздействии акустического сигнала со спектральной характеристикой белого шума, создающего в месте расположения извещателя уровень звукового давления не более 80 Дб.

Извещатель устойчив (не выдаёт извещение «Тревога») к:
− воздействиям по ГОСТ Р 50009-2000 методами: УК1 (степень жёсткости 2), УЭ1 (степень жёсткости 3).
− воздействию электромагнитного поля, создаваемого работой служебной радиостанции УКВ диапазона 150х175 МГц и мощностью излучения до 40 Вт на расстоянии не менее 3 м от антенны радиостанции до извещателя.

По устойчивости к электромагнитным помехам изделие соответствует требованиям третьей степени жесткости по ГОСТ Р 50009.

Изделие удовлетворяет нормам индустриальных помех, установленным для оборудования класса Б по ГОСТ Р 30805.22.

Устройство и работа

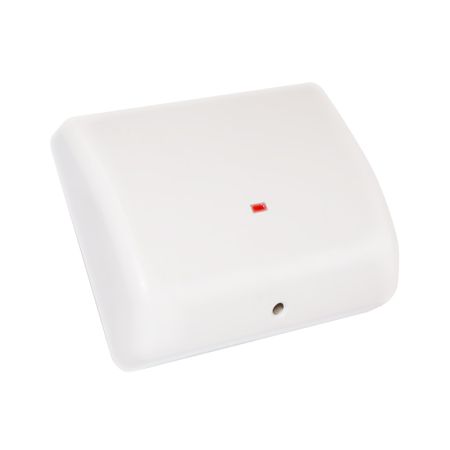

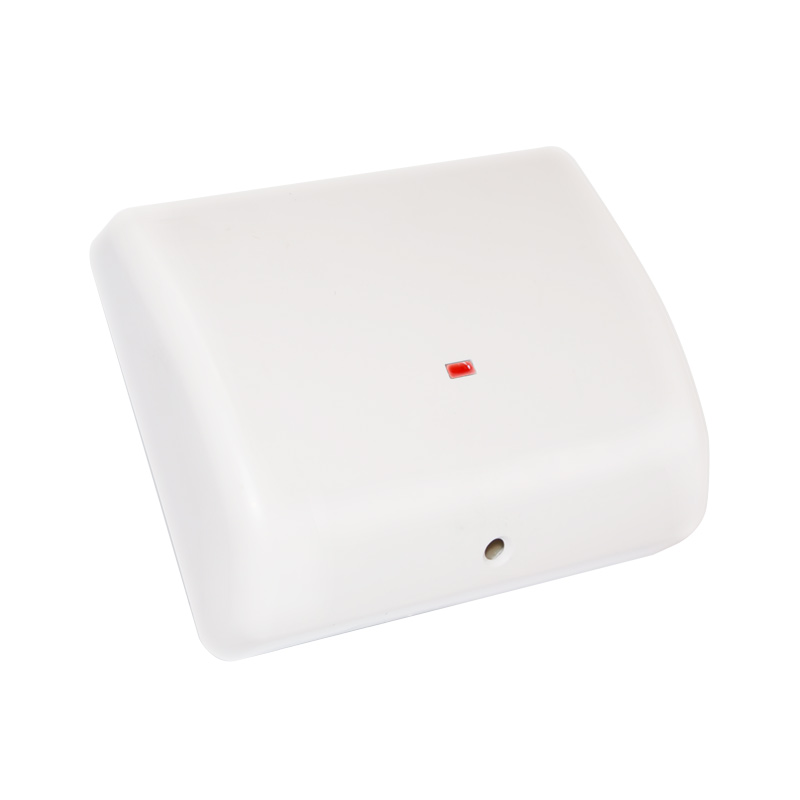

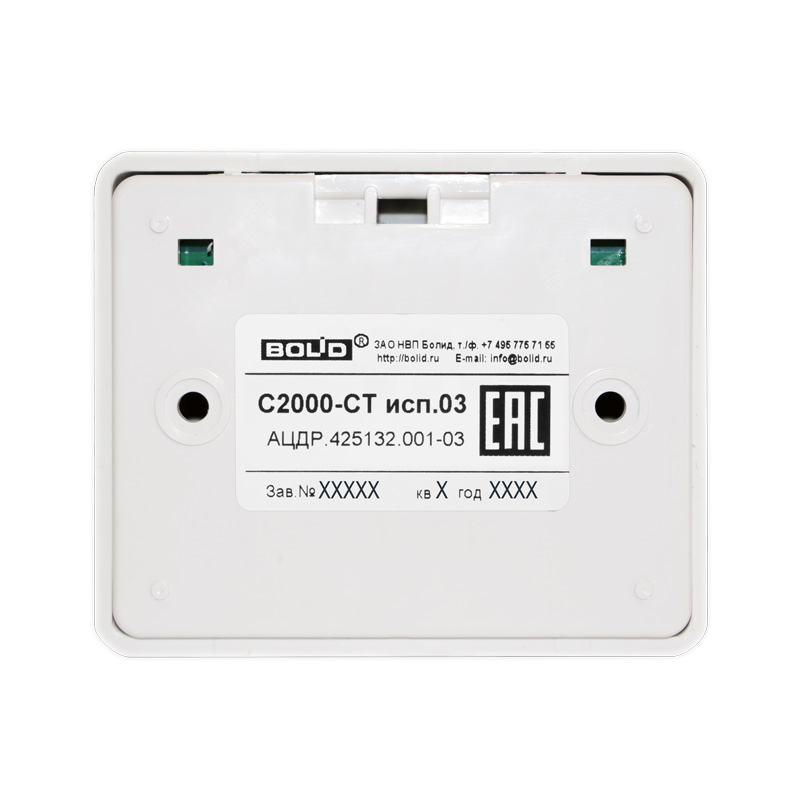

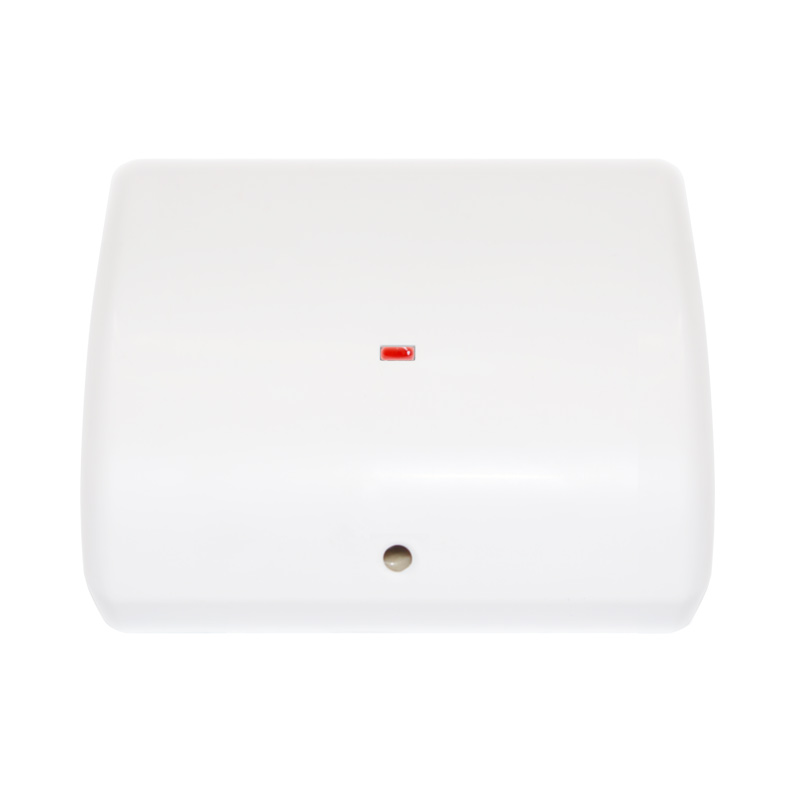

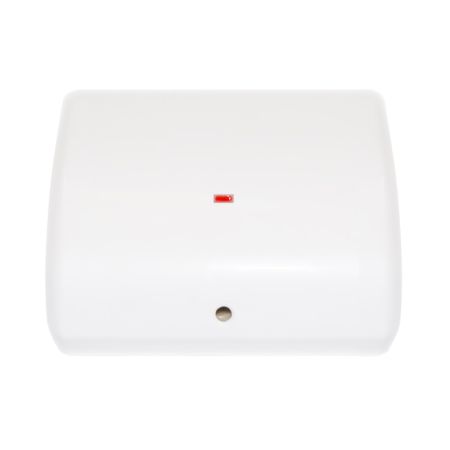

Извещатель выполнен в пластмассовом корпусе, который состоит из основания и съемной крышки, фиксируемой при помощи защелки.

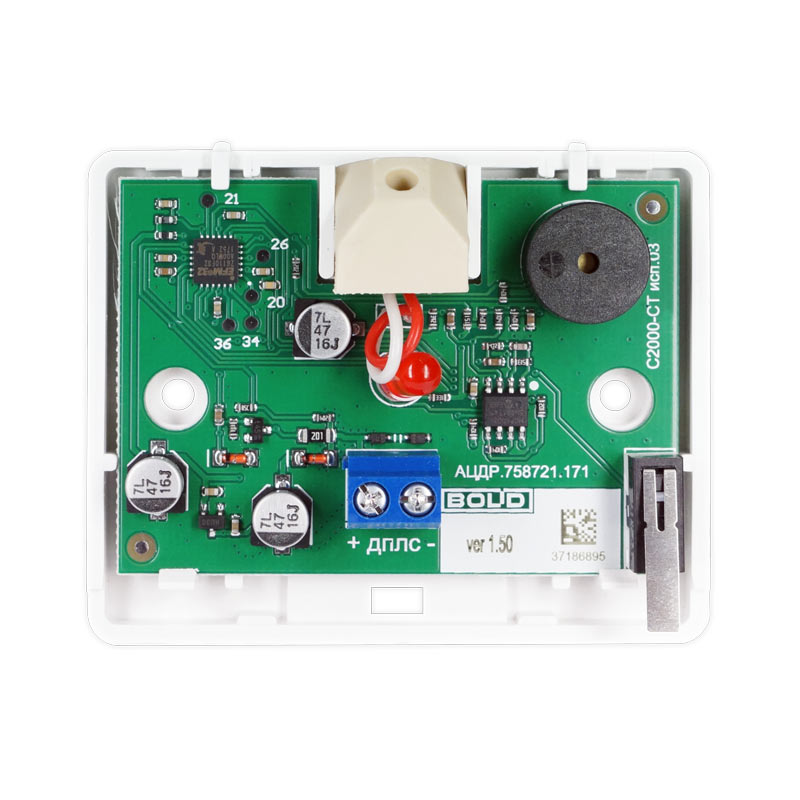

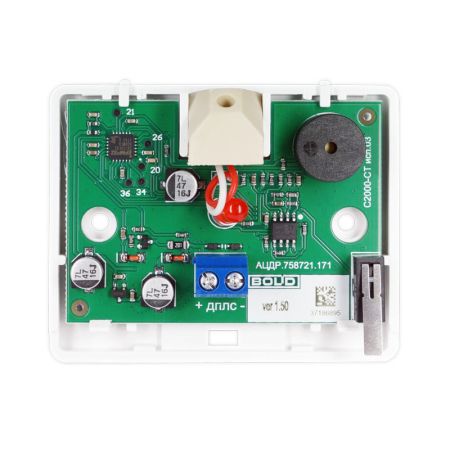

Под съемной крышкой извещателя расположена печатная плата, на которой размещены органы коммутации и управления:
– винтовой клеммник для подключения ДПЛС, предназначенный для электропитания извещателя и обмена данными;
– микропереключатель «тампер», который при снятии крышки корпуса извещателя обеспечивает формирование извещения «Вскрытие».

Функционирует извещатель следующим образом.
Чувствительный элемент извещателя представляет собой конденсаторный электретный микрофон со встроенным предусилителем. Микрофон преобразует звуковые колебания воздушной среды в электрические сигналы, которые поступают на электронную схему двухканальной аналоговой обработки и усиления. После этого сигналы поступают на микропроцессор, который в соответствии с заложенным алгоритмом производит цифровую фильтрацию сигналов, анализ их параметров по совокупности информационных признаков и принимает решение о формировании извещений. Извещения («Норма» и «Тревога») передаются по ДПЛС в «С2000-КДЛ» и отображаются при помощи индикатора. При снятии крышки корпуса происходит размыкание контактов встроенного микропереключателя и формирование соответствующего извещения.
